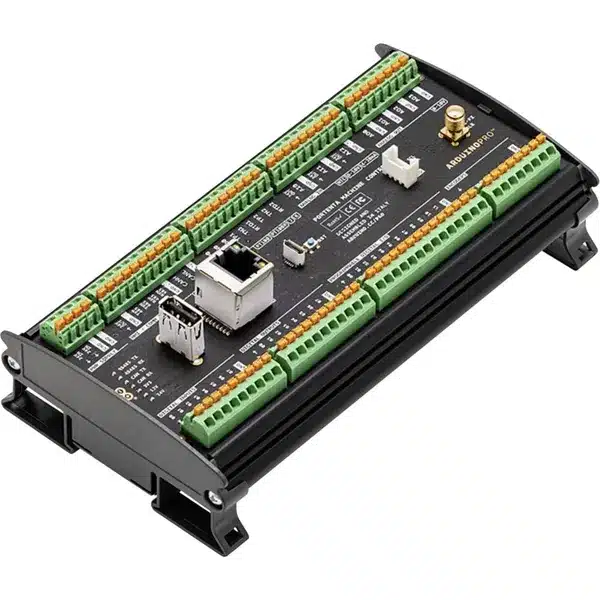

Arduino Portenta H7 Machine Controller

Specifikationer af Arduino Portenta H7 Machine Controller

Arduino Portenta H7 Machine Controller serien er en kraftig controller, oplev uovertruffen kontrol og ydeevne med Portenta H7. Denne H7 Serie controller er designet til professionelle og avancerede brugere, der ønsker en robust og fleksibel platform til maskinstyring, automatisering og industrielle applikationer. Med Arduino Portenta H7 Machine Controller får du muligheden for at programmere komplekse styringssekvenser med høj præcision og samtidig udnytte fordelene ved Arduino’s intuitive og brugervenlige miljø.

Portenta H7 kombinerer højtydende dual-core processorer, omfattende I/O-muligheder og moderne kommunikationsprotokoller, hvilket gør den til et ideelt valg for både IoT-løsninger og maskinautomatisering. Som en del af H7 Serie kan denne Arduino Portenta Controller nemt integreres med sensorer, aktuatorer, motorer og eksterne enheder, hvilket giver uendelige muligheder for tilpasning og styring.

Med Arduino Portenta H7 kan du udnytte dual-core teknologi til at køre realtidssystemer og avanceret databehandling samtidig. Den understøtter både klassisk Arduino-programmering og avancerede sprog, hvilket gør Portenta Controller perfekt til både hurtige prototyper og komplekse industrielle løsninger. H7 Serie sikrer pålidelighed, høj ydeevne og fleksibilitet, hvilket giver dig fuld kontrol over dine projekter.

Denne Arduino Portenta H7 Machine Controller er designet til at imødekomme behovene i moderne automatisering, robotik, IoT og avanceret maskinstyring. Med Portenta H7 fra H7 Serie får du en alsidig og fremtidssikret controller, som kombinerer styrken fra Arduino med præcisionen fra Portenta Controller teknologien.

Tekniske detaljer for Arduino Portenta H7 Machine Controller

• Processor / Kerne: Dual-core ARM® Cortex®‑M7 + M4 (STM32H747XI), M7 op til 480 MHz, M4 op til 240 MHz

• Hukommelse: 16 MB onboard Flash, 8 MB SDRAM

• Digitale input: 8 kanaler for 24 V DC signaler

• Encoder input: 2 kanaler (ABZ)

• Analoge input: 3 kanaler til temperaturfølere (PT100, Thermocouple J/K) og 3 yderligere kanaler konfigurerbare for 4‑20 mA, 0‑10 V eller NTC 10 K

• Digitale output: 8 kanaler 24 V DC, op til ca. 0,5 A pr. kanal med kortslutningsbeskyttelse

• Analoge output: 4 kanaler, 0‑10 V, op til 20 mA pr. kanal

• Øvrige I/O: 12 programmerbare digitale I/O med 24 V logik

• Kommunikation: CAN‑bus, seriel port (RS232/RS422/RS485), Ethernet 10/100 Mbps, USB programmeringsport, Wi-Fi, Bluetooth Low Energy

• Strømforsyning: 24 V DC ±20 % med indbygget beskyttelse mod omvendt polaritet

• Driftstemperatur: –40 °C til +85 °C

• Fysiske dimensioner: Ca. 170 × 90 × 50 mm

• Fysiske tilslutninger: Push-in terminaler, industriel design egnet til montage i styreskab

• Robusthed: I/O’er beskyttet med resettable sikringer, strømstyring designet til industriel drift uden ekstern køling

Denne Arduino Portenta H7 Machine Controller er ideel til industrielle automatiseringsprojekter, maskinstyring og IoT-løsninger. Den kombinerer høj ydeevne, fleksible I/O-muligheder og avanceret kommunikation i et kompakt og robust design, som kan håndtere krævende miljøer og komplekse styringsopgaver.

Hvad er Arduino Portenta H7-serien??

Arduino Portenta H7-serien er en avanceret serie af industrielle og professionelle microcontroller-platforme fra Arduino, designet til højtydende applikationer som maskinstyring, automatisering, IoT og prototyper med realtidsegenskaber. Serien kombinerer fleksibiliteten og brugervenligheden fra Arduino med kraftfulde processorer og avancerede I/O-muligheder, som gør den egnet til både komplekse og krævende projekter.

Nøglepunkter om Portenta H7-serien:

• Dual-core processor: ARM® Cortex®-M7 + M4, hvor M7 håndterer højtydende opgaver og M4 realtidsfunktioner, hvilket giver mulighed for avanceret databehandling og samtidig realtidsstyring.

• Høj fleksibilitet: Understøtter både klassisk Arduino-programmering og professionelle sprog som IEC‑61131-3-standard (Ladder Diagram, Function Block Diagram, Structured Text osv.).

• Avancerede I/O-muligheder: Digital og analog input/output, encoder-kanaler, relæer, PWM og kommunikationsprotokoller som CAN‑bus, Ethernet, Wi-Fi, Bluetooth og serielle porte.

• Industriel robusthed: Designet til krævende miljøer med driftstemperatur fra –40 °C til +85 °C og beskyttede I/O’er.

• IoT og industri-integration: Perfekt til fjernovervågning, dataindsamling og styring af industrielle systemer via netværk og trådløs kommunikation.

• Modulopbygget og kompakt design: Nem at integrere i maskiner, robotter eller automatiseringssystemer.

Kort sagt er Arduino Portenta H7-serien en kraftfuld og fremtidssikret platform, som kombinerer Arduino’s brugervenlighed med industrielle standarder og høj ydeevne, hvilket gør den ideel til både udviklere, ingeniører og professionelle automatiseringsprojekter.

Fordele:

Arduino Portenta H7-serien kombinerer høj ydeevne, fleksibel programmering og avancerede I/O-muligheder i én kompakt og robust controller. Den er ideel til både prototyper og industrielle applikationer, med mulighed for trådløs og kablet kommunikation, realtidsstyring og integration af sensorer og aktuatorer. Serien giver brugervenlighed, pålidelighed og fremtidssikret fleksibilitet, hvilket gør den perfekt til komplekse automatiserings- og IoT-projekter.

• Høj ydeevne: Dual-core ARM® Cortex®-M7 + M4 processorer giver mulighed for avanceret databehandling og realtidsstyring samtidig.

• Fleksibel programmering: Understøtter både klassisk Arduino-programmering og professionelle sprog som Ladder Diagram, Function Block Diagram og Structured Text.

• Avancerede I/O-muligheder: Kombinerer digitale og analoge input/output, relæer, encoder-kanaler og PWM, samt kommunikationsprotokoller som CAN-bus, Ethernet, Wi-Fi, Bluetooth og serielle porte.

• Industriel robusthed: Designet til krævende miljøer med driftstemperatur fra –40 °C til +85 °C og beskyttede I/O’er, hvilket sikrer pålidelig drift.

• IoT og netværksintegration: Understøtter trådløs og kablet kommunikation, hvilket gør det nemt at implementere fjernovervågning og dataindsamling.

• Kompakt og modulopbygget: Let at integrere i maskiner, robotter eller automatiseringssystemer uden at gå på kompromis med funktionalitet.

• Fremtidssikret: Alsidig platform, der kan bruges både til prototyper og industrielle løsninger, hvilket gør den velegnet til professionelle udviklingsprojekter.

• Brugervenlig: Arduino-økosystemet gør det nemt for udviklere at komme i gang hurtigt, samtidig med at avancerede funktioner er tilgængelige for professionelle.

Anvendelsesområder:

Arduino Portenta H7-serien er perfekt til industrielle automatiseringsprojekter, IoT-løsninger, robotik og avancerede prototyper. Den kan styre sensorer, aktuatorer og komplekse maskiner, samtidig med at den understøtter trådløs og kablet kommunikation, realtidsstyring og dataindsamling.

• Industriel automation: Maskinstyring, proceskontrol, robotter og produktionslinjer.

• IoT og smart-løsninger: Fjernovervågning, dataindsamling og styring af sensorer og aktuatorer via trådløse eller kablede netværk.

• Højpræcisionsprojekter: Realtidsstyring og avanceret databehandling i komplekse systemer.

• Prototyper og udvikling: Hurtig udvikling af nye produkter, test af styringslogik og integration med sensorer og aktuatorer.

• Bygningsautomation og smarte installationer: Styring af lys, klima, adgangssystemer og energistyring.

• Robotik og autonome systemer: Kontrol af motorer, sensorer og komplekse bevægelsessekvenser.

Download datasheet:

• Arduino Portenta H7 Machine Controller Datasheet
