Bluetooth 4.0 BLE CC2541 AT-09 Module

kr.70.00 inkl. moms

Bluetooth 4.0 BLE CC2541 AT-09 Module.

Varenummer (SKU): N/A Kategori: Tags: , , , , , , , , , ,

Beskrivelse

Bluetooth 4.0 BLE CC2541 AT-09 Module. AT-09 er et modul, der indeholder en BLE-chip (en CC2540/CC2541). Dette modul gør det muligt at udføre seriel kommunikation med BLE-chippen takket være en Rx- og en Tx-pin. Dette modul minder også meget om HM-10-modulet og er også kompatibelt med det. Så hvis du har lidt erfaring med sidstnævnte, kommer du hurtigt i gang med AT-09. AT-09 er en Bluetooth Low Energy (BLE) module, der er populær for sin kompakte størrelse og brugervenlighed. Det understøtter UART (Universal Asynchronous Receiver/Transmitter) kommunikationsprotokol, hvilket gør det nemt at oprette forbindelse til mikrocontrollere, Arduino boards, Raspberry Pi osv. AT-09-modulet er baseret på Bluetooth-version 4.0 (også kendt som Bluetooth Low Energy eller BLE), hvilket giver lavt strømforbrug og lang batterilevetid.

Tekniske detaljer:

Ultra Low Standby Power 90ua~400ua
Distance 100 ft./60 m
Super fast reaction speed 0.4 seconds
Bluetooth 4.0 module serial port leads bluetooth ble CC2540/CC2541
Bluetooth module with Backplane, this module is also used in the HM-10 module.
5V power supply or 3.3V power supply serial level with the same power supply voltage
3.3V/5V requires only one set of power supplies.
Built-in level conversion function.
If you use 5.0V MCU and Bluetooth module communication, 5.0V power supply Port Power, RX TX logic level 5V
If 3.3V MCU communicates with Bluetooth module, 3.3V power supply port, RX TX logic level 3.3V
RX, Bluetooth module serial port receiver and MCU TXD connection.
TX, Bluetooth module serial port transmitter and MCU RXD connection.
GND, ground-end power supply cathode
3.3V, power supply side 3.3V Power supply
5V power supply 5V power supply

Du kan indstille den som slave eller master
Du kan bruge AT-kommando til at indstille baud-rate (se downloads)
Indbygget PCB antenne

Installere Arduino IDE Software

Før du kan starte din programmering skal Arduino’s IDE software hentes. Dette program bruges til at programmere din arduino.
Download fra dette link: Download

Programmering

Inden programmeringen kan udføres skal de rigtige “Optiens” findes. Åben linket til det udviklingsboard du bruger.

Programmet kan IKKE uploades når “TX”, og “RX” sidder i, fjern ledningerne under uploading og tilslut dem igen efter.

Connect Modulet til telefon

Når du tilslutter modulet (HC-09) vil bluetooth tegnet på telefonen ikke vise “Tilsluttet enhed” Du skal download en mobil app at til at styre modulet.

Download App: Serial Bluetooth Terminal (Play butik)

Paringskode: Koden er “1234”, eller “0000”, nogle gange er der ingen kode.

Eksempel

Her vises er eksempel på hvordan du kan få LED til at tænde/slukke ved at sende en tekst kommando fra din mobiltelefon via Bluetooth appen.

Du kan bruge mange forskellige Apps til Bluetooth, bare husk “1” er tænd, og “2” er sluk. Send “?” for at få en info besked om tænk/sluk.

Du skal bruge:

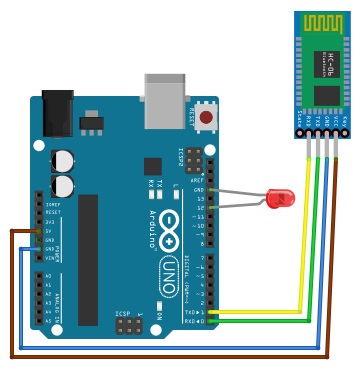

Forbind:

  • 5V (Arduino) -> VCC (Modul)
  • GND (Arduino) -> GND (Moodul)
  • TX (Arduino) -> RX (Module)
  • RX (Arduino) -> TX (Module)

Kode:

#include <SoftwareSerial.h>
SoftwareSerial BT(2, 3);
// creates a "virtual" serial port/UART
// connect BT module TX to D10
// connect BT module RX to D11
// connect BT Vcc to 5V, GND to GND
void setup()
{
  // set digital pin to control as an output
  pinMode(7, OUTPUT);
  // set the data rate for the SoftwareSerial port
  BT.begin(9600);
  // Send test message to other device
  BT.println("Hello from Arduino");
}
char a; // stores incoming character from other device
void loop()
{
  if (BT.available())
  // if text arrived in from BT serial...
  {
    a=(BT.read());
    if (a=='1')
    {
      digitalWrite(7, HIGH);
      BT.println("LED on");
    }
    if (a=='2')
    {
      digitalWrite(7, LOW);
      BT.println("LED off");
    }
    if (a=='?')
    {
      BT.println("Send '1' to turn LED on");
      BT.println("Send '2' to turn LED on");
    }
    // you can add more "if" statements with other characters to add more commands
  }
}

Download
