Ceramic Piezo Shock Vibration Module

Specifikationer af Ceramic Piezo Shock Vibration Module

Ceramic Piezo Shock Vibration Module er en effektiv og alsidig sensorløsning til registrering af stød, vibrationer og bevægelser i elektroniske projekter. Dette Vibration Module er særligt populært i microcontroller-baserede systemer og anvendes ofte som Arduino Shock Vibration-sensor i både hobby- og professionelle projekter. Med en keramisk piezo-sensor reagerer modulet hurtigt på selv små vibrationer, hvilket gør Ceramic Piezo Shock-teknologien ideel til præcis registrering. Som Arduino Vibration-sensor er modulet let at integrere i Arduino-projekter, hvor det kan bruges til at overvåge bevægelse, slag eller rystelser. Vibration Module kan tilsluttes direkte til både digitale og analoge indgange, hvilket giver stor fleksibilitet i programmeringen. I mange sikkerheds- og overvågningsløsninger anvendes Arduino Shock Vibration til at registrere uautoriseret bevægelse eller stød.

Ceramic Piezo Shock Vibration Module fungerer ved at omdanne mekanisk energi til elektriske signaler via den keramiske piezo-skive. Denne teknologi gør modulet meget følsomt og pålideligt uden brug af bevægelige dele. Som Vibration Module er det velegnet til langvarig drift med lavt strømforbrug, hvilket gør Arduino Vibration-løsninger energieffektive. Dette Vibration Module bruges ofte i alarmprojekter, køretøjsregistrering, maskinovervågning, datalogning og undervisning. Uanset om du arbejder med Arduino Shock Vibration, Ceramic Piezo Shock eller generelle Arduino Vibration-projekter, giver dette modul en enkel og effektiv måde at registrere mekaniske påvirkninger på.

Tekniske detaljer for Ceramic Piezo Shock Vibration Module

• Produkttype: Ceramic Piezo Shock Vibration Module

• Sensorprincip: Piezoelektrisk keramisk element

• Output: Analog signaludgang

• Driftsspænding: 3,3 V – 5 V DC

• Sensitivitet: Høj følsomhed over for stød og vibrationer

• Respons: Hurtig respons tid på mekanisk påvirkning

• Interface: 3‑ben (VCC, GND, Output)

• Outputtype:

  • Analog (AO) – kontinuerligt spændingssignal proportional med vibration

• Forbrug: Lavt strømforbrug ved standby og aktiv drift

• Anvendelse: Arduino, microcontroller, IoT, robotik, alarm‑ og sikkerhedssystemer

• Dimensioner: Kompakt modul egnet til prototyper

• Montering: PCB‑venligt med gennemgående huller

• Arbejdsmiljø: Stabil drift ved normale temperaturer

• Signalbehandling: Kan forbindes til ADC på microcontroller (for analog måling)

Ceramic Piezo Shock Vibration Module er et følsomt Arduino Shock Vibration-modul med keramisk piezo-sensor, der kan levere både analog og digital output. Dette Vibration Module fungerer med 3,3–5 V DC og registrerer stød og vibrationer med høj præcision. Modulet er kompakt, solid state uden bevægelige dele, og er nemt at integrere som Arduino Vibration-sensor i projekter inden for IoT, robotik, overvågning og sikkerhedssystemer.

Hvordan det fungerer?

Ceramic Piezo Shock Vibration Module bruger en keramisk piezoelektrisk sensor til at registrere stød og vibrationer. Når modulet udsættes for mekaniske påvirkninger, såsom rystelser, slag eller vibrationer, genererer den keramiske piezoelektriske skive et elektrisk signal. Dette signal kan aflæses som både analog (kontinuerligt spændingsniveau) og digitalt (TTL-signal), hvilket gør modulet alsidigt til forskellige projekter. Som Arduino Shock Vibration-sensor kan modulet tilsluttes direkte til en microcontroller. Det digitale output (DO) kan bruges til at aktivere interrupts eller triggere, mens det analoge output (AO) kan måles via en ADC (analog-til-digital-konverter) for at bestemme intensiteten af vibrationerne. Dette gør det muligt at registrere både små og kraftige stød præcist.

Installere Arduino IDE Software

Før du kan starte din programmering skal Arduino’s IDE software hentes. Dette program bruges til at programmere din arduino.
Download fra dette link: Download

Programmering

Inden programmeringen kan udføres skal de rigtige “Optiens” findes. Åben linket til den udviklingsboard du bruger.

Eksempel

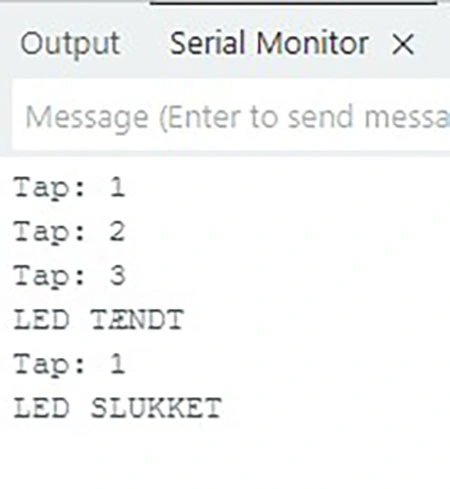

Når sensoren registrerer tre korte slag på bordet, aktiveres en LED. Registreres ét enkelt slag, slukkes LED’en igen. Dette demonstrerer modulets evne til at reagere præcist på gentagne vibrationer og skelne mellem forskellige mønstre af stød.

Du skal bruge:

• Arduino Uno R3 Chip
• USB-A/Standard-B Datakabel 30CM
• Dupont Kabel
• Breadboard
• 330Ω modstand
• LED 5mm

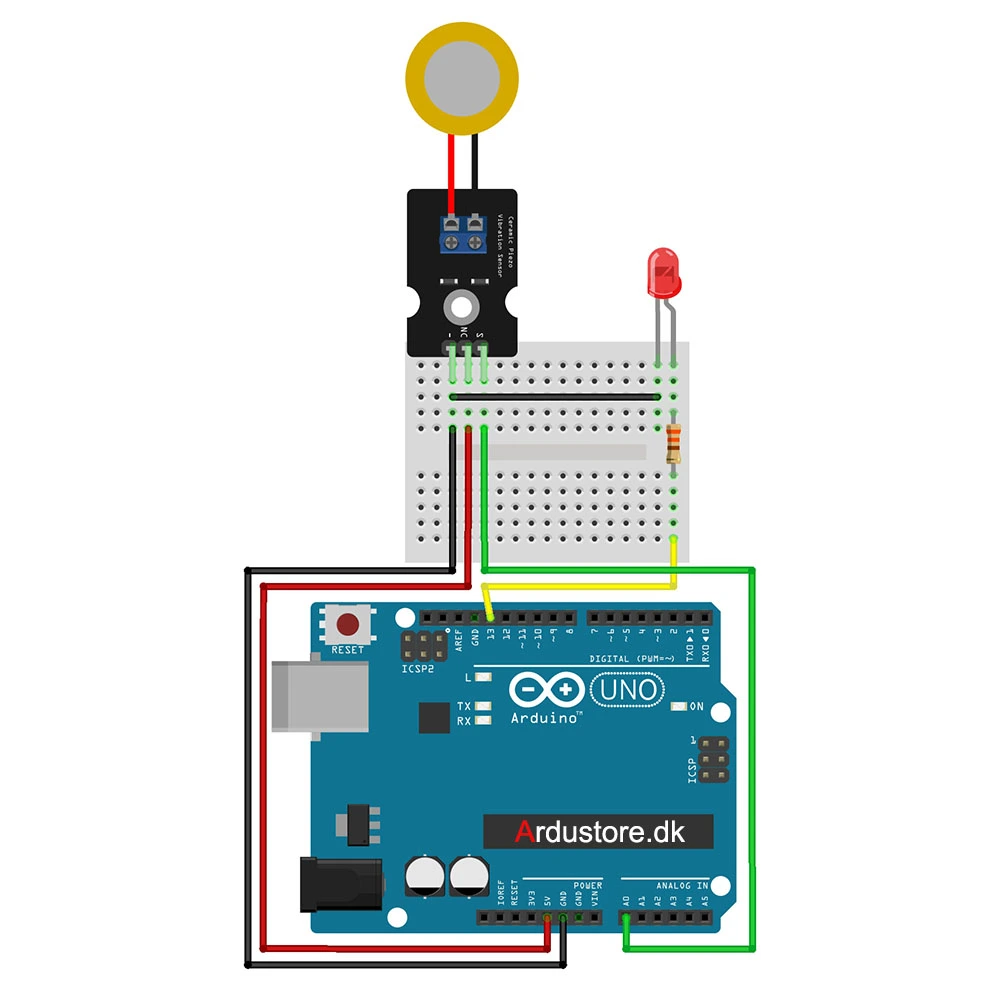

Forbind det sådan:

const int sensorPin = A0;
const int ledPin = 13;

int tapCount = 0;
unsigned long lastTapTime = 0;
unsigned long tapTimeout = 600;
int threshold = 120;

void setup() {
pinMode(ledPin, OUTPUT);
Serial.begin(115200);
}

void loop() {

int sensorValue = analogRead(sensorPin);

if (sensorValue > threshold) {
tapCount++;
lastTapTime = millis();
Serial.print("Tap: ");
Serial.println(tapCount);
delay(80); // Anti-dobbelttap
}

if ((millis() - lastTapTime) > tapTimeout && tapCount > 0) {

if (tapCount == 3) {
digitalWrite(ledPin, HIGH);
Serial.println("LED TÆNDT");
}

if (tapCount == 1) {
digitalWrite(ledPin, LOW);
Serial.println("LED SLUKKET");
}

tapCount = 0;
}
}

Fordele

Ceramic Piezo Shock Vibration Module tilbyder præcis og pålidelig registrering af stød og vibrationer og er et ideelt Arduino Shock Vibration-modul til elektronikprojekter. Dette Vibration Module kan aflæses både analogt og digitalt, hvilket giver fleksibel integration i Arduino Vibration-løsninger og andre microcontroller-projekter. Som Arduino Shock Vibration-sensor er modulet følsomt overfor selv små mekaniske påvirkninger, hvilket gør Ceramic Piezo Shock-modulet perfekt til alarmsystemer, bevægelsesdetektion og robotik. Den solide konstruktion uden bevægelige dele sikrer lang levetid og stabil drift, hvilket gør dette Vibration Module velegnet til både hobbyprojekter og professionelle løsninger.

• Følsom registrering af stød og vibrationer med høj præcision

• Kan bruges som Arduino Shock Vibration-sensor i mikrocontroller-projekter

• Analog og digital output giver fleksibel integration i forskellige systemer

• Solid state design uden bevægelige dele for lang levetid

• Hurtig respons på selv små vibrationer og mekaniske påvirkninger

• Lavt strømforbrug gør modulet ideelt til batteridrevne projekter

• Velegnet til Arduino Vibration-projekter, IoT, robotik og overvågningssystemer

• Kompakt modul, nemt at integrere i prototyper og færdige produkter

• Ideel til alarmer, bevægelsesdetektion og interaktive elektronikprojekter

• Stabil og pålidelig drift under normale temperaturforhold

Anvendelsesområder

Ceramic Piezo Shock Vibration Module bruges bredt i elektronikprojekter, hvor registrering af stød og vibrationer er nødvendig. Dette Vibration Module er ideelt som Arduino Shock Vibration-sensor, hvor microcontrollere som Arduino og ESP32 kan aflæse både digitale og analoge signaler. Uanset om du arbejder med hobbyprojekter, undervisning, prototyper eller professionelle løsninger, giver Ceramic Piezo Shock Vibration Module præcis, pålidelig og hurtig registrering. Dette Arduino Shock Vibration-modul er fleksibelt, energieffektivt og nemt at integrere i alle typer Arduino Vibration-projekter.

• Overvågnings- og alarmsystemer med Arduino Shock Vibration-funktion

• Robotik og bevægelsesdetektion, hvor Vibration Module registrerer mekaniske påvirkninger

• IoT-projekter, hvor Arduino Vibration-sensorer kan måle og reagere på vibrationer

• Lyd- og vibrationsmåling i laboratorie- og prototyper

• Automatiske systemer og maskinovervågning, hvor Ceramic Piezo Shock registrerer slag og rystelser

• Interaktive elektroniske projekter med realtids feedback på vibrationer

• Datalogning af stød og vibrationer i test- og eksperimentelle setups
