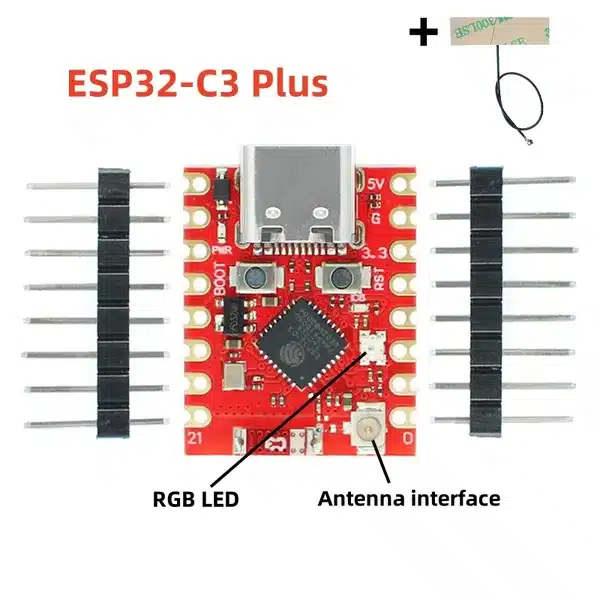

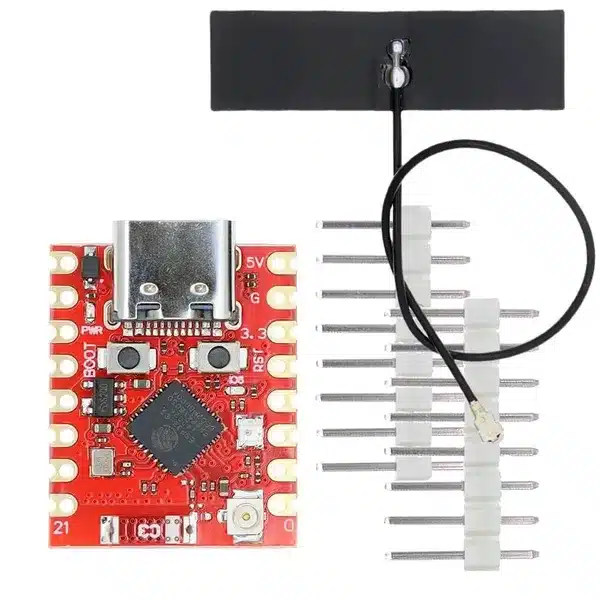

ESP32-C3 Super Mini Plus RGB BLE5 Udviklingsboard

Specifikationer af ESP32-C3 Super Mini Plus RGB BLE5 Udviklingsboard

ESP32-C3 Super Mini Plus RGB BLE5 Udviklingsboard er et kompakt og kraftfuldt udviklingsboard designet til moderne IoT løsninger og trådløse projekter. Med fokus på ESP32-C3 Super Mini Plus får du en effektiv platform til både begyndere og erfarne udviklere. Boardet kombinerer lavt strømforbrug med høj ydeevne, hvilket gør det ideelt til batteridrevne projekter og smarte enheder. Den indbyggede RGB funktion giver ekstra fleksibilitet til visuelle projekter og statusindikatorer. Med ESP32-C3 får du stabil trådløs kommunikation og hurtig dataoverførsel. Boardet er let at integrere i eksisterende systemer og understøtter flere udviklingsmiljøer. Den kompakte størrelse gør det nemt at arbejde med i både små og store projekter. ESP32-C3 Super Mini Plus RGB BLE5 Udviklingsboard er et oplagt valg til innovative løsninger inden for IoT og automation. Det er udviklet med fokus på brugervenlighed og fleksibilitet. Med Super Mini Plus får du en moderne løsning til fremtidens elektronikprojekter.

Tekniske detaljer for ESP32-C3 Super Mini Plus RGB BLE5 Udviklingsboard

• Processor: ESP32-C3
• Frekvens: Op til 160 MHz
• Trådløs: WiFi og BLE5
• Bluetooth: BLE5 lav energi
• Flash: 4 MB

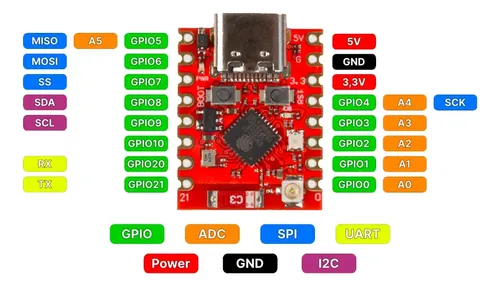

• GPIO: Flere digitale pins
• USB: USB-C interface
• Strøm: 3.3V drift
• RGB LED: Indbygget
• Størrelse: Ultra kompakt

De tekniske detaljer viser tydeligt at ESP32-C3 Super Mini Plus RGB BLE5 Udviklingsboard er optimeret til moderne udvikling. Kombinationen af ESP32-C3 Super Mini Plus BLE5 bluetooth sikrer stabil forbindelse og effektiv drift. Den kraftige processor giver mulighed for hurtig databehandling og respons. Med indbygget WiFi og BLE5 kan boardet nemt kommunikere med andre enheder. Det lave strømforbrug gør det ideelt til mobile løsninger. Den kompakte størrelse gør det nemt at integrere i små projekter. USB-C giver hurtig og nem tilslutning. RGB LED giver mulighed for visuel feedback. Samlet set er dette board en stærk løsning til IoT udvikling. ESP32-C3 gør det fremtidssikret.

Hvordan virker den?

ESP32-C3 Super Mini Plus RGB BLE5 Udviklingsboard fungerer som en central styreenhed i elektroniske projekter. Den indbyggede processor håndterer data og styrer input og output fra tilsluttede komponenter. Via ESP32-C3 kan boardet kommunikere trådløst med andre enheder som smartphones og sensorer. Når boardet programmeres via USB tilslutning, kan det udføre specifikke opgaver som måling, styring eller dataoverførsel. Den integrerede RGB LED kan bruges til at vise status eller signaler. WiFi gør det muligt at sende data til cloud løsninger. Samlet set fungerer det som en fleksibel platform til både simple og avancerede projekter.

Installere Arduino IDE Software

Før du kan starte din programmering skal Arduino’s IDE software hentes. Dette program bruges til at programmere din arduino.
Download fra dette link: Download

Installere ESP package (Arduino IDE)

Åben Arduino IDE (Download her)
Klik “Fil/Egenskaber”
Indtast dette link i feltet “Additional Board Manager URL’s”
Link “https://espressif.github.io/arduino-esp32/package_esp32_index.json“
Klik OK
Åben “Værktøj/Board/Boards manager” (Lad programmet opdatere)
Find “ESP32” og installer “esp32 by Espressif Systems”
Klik derefter “Værktøj/Board” og vælg “ESP32C3 Dev Module”
Klik derefter Sæt “USB CDC On Boot” til Enabled

Installere Adafruit_NeoPixel-master

• Download library (Hente projekt fil – Findes i mappen Library)
• Udpak filer
• Flyt/kopir mappen “Adafruit_NeoPixel-master” til  “libraries” som findes i “Arduino IDE” mappen (C:\Users\DIN BRUGER\Documents\Arduino\libraries)
• Åben Arduino IDE software og klik på “Sketch/Include library”
• Klik nu på “Add Zip. library” og find Zip filen du lige har downloaded.
• Åben “Manage” for at opdatere library.
• Luk, og åben Arduino IDE programmet. (Genstart programmet)
• Nu er Adafruit_NeoPixel-master Library installeret
• Library kan også downloades direkte i Arduino IDE find den her: “Sketch/Include library/Adafruit NeoPixel – By Adafruit”

Programmering

Inden programmeringen kan udføres skal de rigtige “Optiens” findes. Åben linket til den udviklingsboard du bruger.

Eksempel

I dette kode eksempel bruger vi en ESP32-C3 Super Mini til at lave en Bluetooth-forbindelse, hvor vi kan oprette forbindelse og sende kommandoer.

• Du skal hente APPen “Light Blue” Kan hentes til Apple, og Samsung
• HUSK at kommandoen skal sendes som “UTF-8 String” og ikke “HEX”
• Eksempel på kommando: rgb_blue

#include <BLEDevice.h>
#include <BLEServer.h>
#include <BLEUtils.h>
#include <BLE2902.h>
#include <Adafruit_NeoPixel.h>

// --- External LED pins ---
#define LED1 9
#define LED2 10
#define LED3 11

// --- Onboard NeoPixel RGB LED ---
#define NEOPIXEL_PIN 8
#define NUMPIXELS 1
Adafruit_NeoPixel pixels(NUMPIXELS, NEOPIXEL_PIN, NEO_GRB + NEO_KHZ800);

BLECharacteristic *pCharacteristic;
bool deviceConnected = false;

// --- BLE Server Callbacks ---
class MyServerCallbacks : public BLEServerCallbacks {
void onConnect(BLEServer* pServer) {
deviceConnected = true;
Serial.println("Device connected!");
}

void onDisconnect(BLEServer* pServer) {
deviceConnected = false;
Serial.println("Device disconnected!");
pServer->getAdvertising()->start(); // restart advertising
}
};

// --- BLE Characteristic Callbacks ---
class MyCallbacks : public BLECharacteristicCallbacks {
void onWrite(BLECharacteristic *pCharacteristic) {
String value = pCharacteristic->getValue();
if (value.length() == 0) return;

Serial.print("Received: ");
Serial.println(value);

// --- External LEDs ---
if (value == "led1_on") digitalWrite(LED1, HIGH);
else if (value == "led1_off") digitalWrite(LED1, LOW);
else if (value == "led2_on") digitalWrite(LED2, HIGH);
else if (value == "led2_off") digitalWrite(LED2, LOW);
else if (value == "led3_on") digitalWrite(LED3, HIGH);
else if (value == "led3_off") digitalWrite(LED3, LOW);

// --- Onboard NeoPixel RGB LED ---
else if (value == "rgb_off") pixels.setPixelColor(0, 0, 0, 0);
else if (value == "rgb_red") pixels.setPixelColor(0, 255, 0, 0);
else if (value == "rgb_green") pixels.setPixelColor(0, 0, 255, 0);
else if (value == "rgb_blue") pixels.setPixelColor(0, 0, 0, 255);
else if (value == "rgb_white") pixels.setPixelColor(0, 255, 255, 255);

pixels.show();
}
};

void setup() {
Serial.begin(115200);
delay(1000);

// --- Setup external LEDs ---
pinMode(LED1, OUTPUT); digitalWrite(LED1, LOW);
pinMode(LED2, OUTPUT); digitalWrite(LED2, LOW);
pinMode(LED3, OUTPUT); digitalWrite(LED3, LOW);

// --- Setup onboard NeoPixel and turn off ---
pixels.begin();
pixels.setPixelColor(0, 0, 0, 0);
pixels.show();

// --- Setup BLE ---
Serial.println("Starting BLE...");

BLEDevice::init("ESP32-C3-BLE");
BLEServer *pServer = BLEDevice::createServer();
pServer->setCallbacks(new MyServerCallbacks());

BLEService *pService = pServer->createService(BLEUUID((uint16_t)0xFFE0));

pCharacteristic = pService->createCharacteristic(
BLEUUID((uint16_t)0xFFE1),
BLECharacteristic::PROPERTY_READ |
BLECharacteristic::PROPERTY_WRITE |
BLECharacteristic::PROPERTY_NOTIFY
);

pCharacteristic->setCallbacks(new MyCallbacks());
pCharacteristic->setValue("Hello from ESP32");

pService->start();

BLEAdvertising *pAdvertising = BLEDevice::getAdvertising();
pAdvertising->start();

Serial.println("BLE Ready! Waiting for connection...");
}

void loop() {
// Nothing needed here; BLE events handled in callbacks
}

Fordele:

ESP32-C3 Super Mini Plus RGB BLE5 Udviklingsboard tilbyder høj fleksibilitet og moderne teknologi til udviklingsprojekter. Med ESP32-C3 bluetooth får du stabil forbindelse og lavt strømforbrug. Det gør boardet ideelt til både stationære og mobile løsninger. Den kompakte størrelse gør det nemt at arbejde med i små designs. RGB LED giver ekstra funktionalitet til visuelle projekter. Boardet understøtter flere programmeringssprog og miljøer. Det gør det nemt at komme i gang. Samtidig er det robust og pålideligt i drift. Det er velegnet til både læring og professionelle løsninger.

• Lavt strømforbrug
• Hurtig trådløs forbindelse
• Kompakt design
• Indbygget RGB funktion
• Nem programmering
• Stabil ydeevne
• Fleksibel anvendelse
• USB-C tilslutning
• Velegnet til IoT
• God kompatibilitet

Anvendelsesområder:

ESP32-C3 Super Mini Plus RGB BLE5 Udviklingsboard kan bruges i mange forskellige projekter inden for elektronik og IoT. Med ESP32-C3 BLE5 bluetooth er det ideelt til trådløse løsninger og smart teknologi. Det kan anvendes til automatisering, sensornetværk og datalogning. Boardet er også velegnet til undervisning og prototyping. Den lille størrelse gør det perfekt til bærbare enheder. WiFi funktionalitet gør det muligt at integrere med online systemer. Det kan bruges i smart home løsninger og industrielle applikationer. Samlet set er det en alsidig platform til moderne udvikling.

• IoT projekter
• Smart home løsninger
• Sensor integration
• Data opsamling
• Automatisering
• Prototyping
• Undervisning
• Bærbare enheder
• Trådløs styring
• Indlejrede systemer
