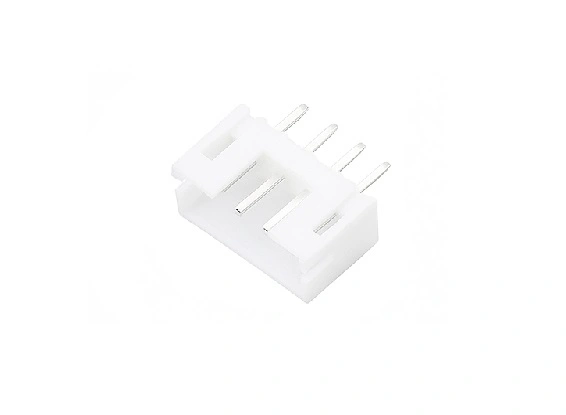

JST PH 2.00MM 4-Pol PCB Terminal Connector

Specifikationer af JST PH 2.00MM 4-Pol PCB Terminal Connector

JST PH 2.00MM 4-Pol PCB Terminal Connector er en kompakt og pålidelig stikforbindelse, der anvendes bredt i elektroniske kredsløb, hvor pladsen er begrænset, men hvor man stadig har brug for en stabil og sikker tilslutning. Denne type JST Connector er en del af den kendte JST-familie, som er udviklet til at levere stærke og pålidelige forbindelser mellem printplader, ledninger og moduler.

Med en pitch på 2.00 mm og et design, der er nemt at montere, er JST PH Connectoren ideel til små elektroniske projekter, batteritilslutninger, LED-moduler, sensorer og andre applikationer, hvor en kompakt løsning er nødvendig. Som en JST PCB Stik-løsning giver den en stabil mekanisk forbindelse og et lavt kontaktmodstandsniveau, hvilket sikrer effektiv signaloverførsel.

Denne JST Connector er fremstillet i høj kvalitet og giver en god balance mellem størrelse og strømkapacitet. Selvom den tilhører PH-serien, er den ofte nært forbundet med andre varianter såsom JST GH Connector, og begge bruges ofte i hobbyprojekter, robotteknologi, droner og små apparater.

Tekniske detaljer for JST PH 2.00MM 4-Pol PCB Terminal Connector

• Serie: JST PH

• Type: PCB terminal connector / printpladestik

• Pitch (afstand mellem ben): 2.00 mm

• Antal poler: 4 (4-pin)

• Monteringstype: Direkte lodning på PCB

• Husmateriale: Højtemperatur termoplast

• Maks. strøm: ca. 1 A pr. kontakt

• Maks. spænding: op til 50V AC/DC

• Temperaturområde: -25 °C til +85 °C

• Låsning: Friktionslås for sikker forbindelse

• Applikationer: Droner, RC-modeller, LED-moduler, robotteknologi, små elektroniske printkort, sensorer og generelle hobbyprojekter

Når du vælger et JST Stik som denne 4-Pol PCB Terminal Connector, får du en løsning, der er kendt for sin pålidelighed, nemme installation og brede anvendelse i både prototyper og færdige produkter. Derfor er JST PH 2.00MM 2-Pol PCB Terminal Connector et oplagt valg for både professionelle og hobbyister, der ønsker en holdbar og fleksibel stikløsning.

Hvad er et JST Stik?

Et JST stik er en type elektrisk stikforbindelse, udviklet af den japanske producent Japan Solderless Terminal (JST). JST står altså for Japan Solderless Terminal. Det er små, pålidelige stik, som er designet til at skabe sikre forbindelser mellem ledninger og/eller printplader (PCB) – uden at man behøver lodde ledningerne direkte.

Hvad kendetegner et JST stik:

• Kompakt størrelse: De findes i meget små formater, hvilket gør dem perfekte til elektronik, hvor pladsen er begrænset.

• Flere serier: Der findes mange serier som fx JST XH (2.50mm pitch), JST PH (2.00mm pitch) og JST SH (1.00mm pitch). Serien afgør bl.a. størrelsen på stikket og hvor meget strøm/spænding det kan håndtere.

• Sikker forbindelse: De fleste modeller har en låsemekanisme, så stikket ikke løsner sig under vibration eller bevægelse.

• Alsidig brug: Anvendes i alt fra droner, RC-biler, robotter, batteripakker, LED-moduler og meget andet elektronik.

Eksempler på anvendelse:

• Et JST SH stik bruges ofte på meget små printkort, fx i droner og sensormoduler.

• Et JST PH stik ses tit i batteriforbindelser til små elektroniske enheder.

• Et JST XH stik bruges til lidt større kredsløb, fx i LED-belysning eller computerudstyr.

Fordele:

Et JST stik er en af de mest populære løsninger inden for elektroniske forbindelser, og det er der gode grunde til. Disse stik er udviklet til at være både kompakte og pålidelige, hvilket gør dem ideelle til alt fra hobbyprojekter til professionel elektronik.

• Kompakt design: JST stik findes i serier med meget små pitch-mål (ned til 1.00mm), hvilket gør dem perfekte til printplader med begrænset plads.

• Sikker forbindelse: Mange JST stik har en friktionslås eller kliklås, som sikrer, at stikket ikke løsner sig ved vibration eller bevægelse.

• Alsidighed: De findes i mange varianter som JST SH Connector, JST PH Connector og JST XH Connector, hvilket gør det nemt at vælge det rigtige stik til dit projekt.

• Let montering: Et JST PCB Stik monteres direkte på printpladen og giver en stabil forbindelse uden behov for konstant lodning.

• Pålidelighed: JST Connector-serien er kendt for lang levetid og ensartet kvalitet, hvilket reducerer risikoen for kontaktproblemer.

• Bred anvendelse: Fra droner, RC-biler og batteripakker til LED-moduler, sensorer og robotteknologi – et JST stik er en fleksibel standard.

Anvendelsesområder:

JST stik er ekstremt alsidige og anvendes bredt inden for både hobbyelektronik og professionelt udstyr. Deres kompakte design og pålidelige forbindelse gør dem ideelle, når pladsen er begrænset, og kvaliteten skal være høj.

• Droner og RC-modeller: Mange små droner og fjernstyrede biler bruger JST SH Connector eller JST PH Connector til batteriforbindelser og motorstyring. Disse stik sikrer stabile forbindelser under bevægelse og vibration.

• Batteripakker: JST stik anvendes ofte til Li-ion eller Li-Po batterier, hvor sikkerhed og pålidelig kontakt er afgørende.

• LED- og lysmoduler: Til LED-strips, moduler og displayløsninger bruges JST PCB stik til at forbinde strømforsyning og kontrolenheder.

• Robotteknologi og sensorer: I robotprojekter og IoT-enheder giver JST Connector mulighed for nem udskiftning og tilslutning af sensorer, aktuatorer og moduler.

• Elektronik- og PCB-prototyper: Ingeniører og hobbyister bruger JST stik på printplader for at skabe modulære og fleksible prototyper uden permanent lodning.

• Små husholdningsapparater: Små enheder som kameraer, miniventilatorer eller måleudstyr anvender JST stik til interne forbindelser, hvor pladsen er begrænset.
