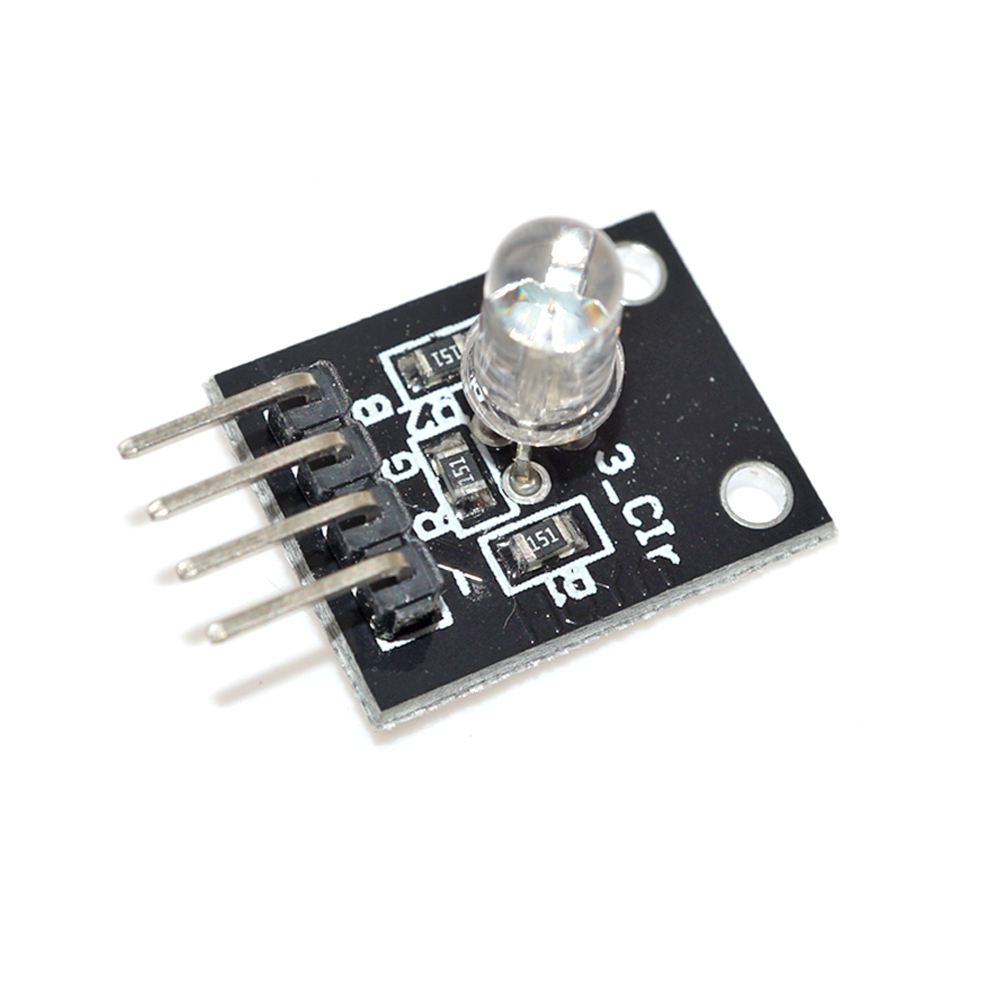

KY-016 Three Colors 3 RGB LED Module

KY-016 Three Colors 3 RGB LED Module.

Tekniske detaljer:

Operating Voltage: 5V
LED Drive Mode: Common cathode drive
LED Diameter: 5mm
Board Size: 15mm x 19mm [0.59in x 0.75in]

Eksempel

Her viser vi et hurtig eksempel på hvordan du sammen sætter dette modul til en “Arduino Uno R3”, og får den til at blinke i forskellige farver.

Du skal bruge:

• Arduino Uno R3
• Mini-B USB stik
• Breadboard
• LED

Alle dele kan købes i webshoppen. Klik på navnet for at blive viderestillet til produktet.

Forbind det sådan:

R = Pin 11 (arduino)
B = Pin 10 (arduino)
G = Pin 9 (arduino)
– = GND (arduino)

Kode:

//Hentet fra ardustore.dk - info@ardustore.dk

int redpin = 11; // select the pin for the red LED
int bluepin =10; // select the pin for the blue LED
int greenpin =9; // select the pin for the green LED

int val;

void setup() {
pinMode(redpin, OUTPUT);
pinMode(bluepin, OUTPUT);
pinMode(greenpin, OUTPUT);
Serial.begin(9600);
}

void loop() {
for(val = 255; val > 0; val--)
{
analogWrite(11, val);
analogWrite(10, 255 - val);
analogWrite(9, 128 - val);

Serial.println(val, DEC);
delay(5);
}
for(val = 0; val < 255; val++)
{
analogWrite(11, val);
analogWrite(10, 255 - val);
analogWrite(9, 128 - val);

Serial.println(val, DEC);
delay(5);
}
}
