Texas Instruments SN74HC595N Shift Register 16-DIP IC

Specifikationer af Texas Instruments SN74HC595N Shift Register 16-DIP IC

Texas Instruments SN74HC595N Shift Register 16-DIP IC er et praktisk integreret kredsløb til elektroniske projekter, hvor flere digitale udgange skal styres med færre forbindelser til en mikrocontroller. Dette skifteregister gør det muligt at sende data serielt og præsentere dem på 8 separate udgange. Det er en nyttig løsning til Arduino, ESP32 og andre systemer, hvor antallet af tilgængelige GPIO-pins er begrænset.

Med et Texas Instruments kredsløb i 74HC-serien får du en digital komponent, der arbejder med en forsyningsspænding fra 2 V til 6 V. Det gør komponenten anvendelig i mange almindelige lavspændingskredsløb. Den serielle dataoverførsel betyder, at mikrocontrolleren kan sende information gennem en dataledning ved hjælp af et kloksignal, hvorefter informationen fordeles til de relevante udgange.

Et SN74HC595N skifteregister indeholder både et 8-bit skifteregister og et separat lagerregister. Denne opbygning gør det muligt at indlæse nye data, før udgangene opdateres. Det er særligt nyttigt i projekter med LED’er, digitale indikatorer og andre komponenter, hvor flere udgange skal ændres på en kontrolleret måde.

Texas Instruments har designet denne komponent med separate kloksignaler til dataindlæsning og opdatering af udgangene. Det giver mulighed for at overføre en ny dataværdi uden nødvendigvis at ændre de synlige udgange med det samme. Når lagerregisteret opdateres, kan de nye logiske værdier vises på de tilhørende udgange.

Et Shift Register er derfor et oplagt valg, når du vil udvide antallet af digitale udgange uden at bruge en separat mikrocontrollerpin til hver enkelt forbindelse. Ved at forbinde flere skifteregistre efter hinanden kan du desuden udvide systemet yderligere. Det giver større frihed ved konstruktion af elektroniske prototyper, styringer og gør-det-selv-projekter.

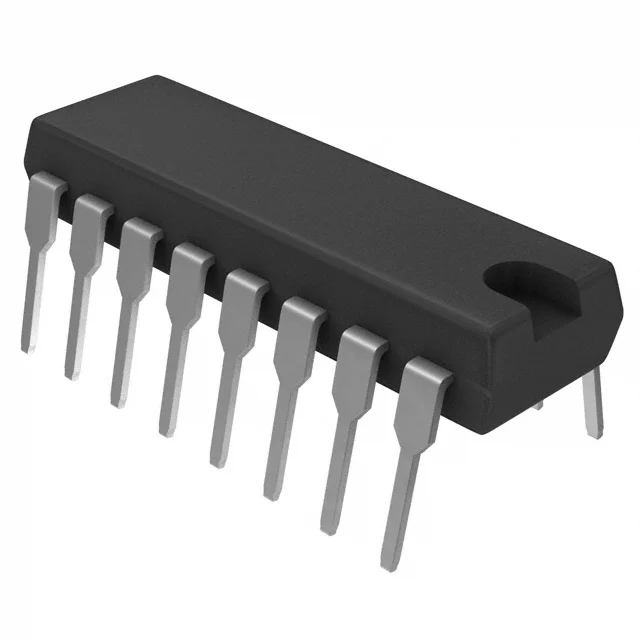

Komponenten leveres i en 16-PDIP-pakke med ben til hulmontering. Denne pakke er velegnet til traditionelle printplader, forsøgsprint og breadboards med passende afstand mellem hullerne. Den gør det nemt at arbejde med komponenten under udvikling og ved opbygning af egne elektroniske kredsløb.

Tekniske detaljer for Texas Instruments SN74HC595N Shift Register 16-DIP IC

• Producent: Texas Instruments
• Producentens varenummer: SN74HC595N
• Komponenttype: 8-bit skifteregister
• Logikfamilie: 74HC
• Funktion: Seriel til parallel
• Forsyningsspænding: 2 V til 6 V
• Antal logiske bit: 8
• Udgangstype: 3-tilstandsudgange
• Monteringstype: Hulmontering
• Pakning: 16-PDIP, 7,62 mm bredde
• Driftstemperatur: -40 °C til 85 °C
• Typisk udbredelsesforsinkelse: 13 ns

Komponentens opbygning gør den velegnet til digitale kredsløb, hvor effektiv dataoverførsel og kontrolleret udgangsstyring er vigtig. Et Shift Register modtager data gennem en seriel indgang og flytter dem gennem interne registertrin ved hjælp af kloksignalet. Når dataene er indlæst, kan lagerregisteret overføre værdierne til de 8 parallelle udgange. Det betyder, at flere signaler kan styres med et begrænset antal forbindelser til styreenheden.

Texas Instruments SN74HC595N har separate styresignaler til skifteregisteret og lagerregisteret. Derudover findes der en indgang til at rydde skifteregisteret samt en udgangsstyring, som kan sætte udgangene i en højimpedant tilstand. Disse funktioner giver fleksibilitet ved konstruktion af kredsløb, hvor flere digitale komponenter deler forbindelser. Den serielle udgang kan også bruges til at forbinde flere registre i en kæde, så antallet af kontrollerbare udgange kan øges uden tilsvarende at øge antallet af dataledninger fra mikrocontrolleren.

Hvordan virker den?

Et skifteregister modtager digitale data én bit ad gangen gennem sin serielle dataindgang. Hver gang kloksignalet aktiveres, flyttes informationen videre gennem registerets interne trin. Efter 8 klokimpulser kan der være indlæst 8 bit, som hver repræsenterer en logisk værdi. Disse data overføres derefter til lagerregisteret ved hjælp af det separate lagerkloksignal.

Når lagerregisteret opdateres, bliver værdierne tilgængelige på de 8 parallelle udgange. En mikrocontroller kan dermed styre flere LED’er eller andre digitale signaler uden at skulle bruge en separat udgang til hver forbindelse. Hvis der er behov for flere udgange, kan flere registre forbindes i serie, så data sendes videre fra det ene kredsløb til det næste.

Texas Instruments har også inkluderet en udgangsstyring, som kan deaktivere udgangene elektrisk. Funktionen er nyttig i systemer, hvor flere kredsløb deler en forbindelse. Ved korrekt tilslutning af forsyning, jord, data og styresignaler kan komponenten indgå i både enkle og mere avancerede digitale løsninger.

Fordele:

Et skifteregister giver større frihed ved udvikling af elektroniske projekter, fordi det reducerer antallet af direkte forbindelser mellem mikrocontrolleren og de komponenter, der skal styres. Det gør konstruktionen mere overskuelig og giver mulighed for at udvide funktionaliteten, efterhånden som projektet udvikler sig. Den separate lagring af data er samtidig en fordel, når flere udgange skal ændres samlet.

• Flere udgange: Styr 8 digitale signaler fra et enkelt register.
• Færre forbindelser: Reducer behovet for individuelle styreledninger.
• Udvidelsesmuligheder: Forbind flere registre i serie.
• Kontrollerede opdateringer: Indlæs data, før udgangene opdateres.
• Fleksibel styring: Brug individuelle bit til at bestemme udgangenes tilstand.
• Pladsbesparende kredsløb: Saml flere digitale funktioner på et mindre område.
• Praktisk prototyping: Afprøv digitale funktioner på forsøgsprint og breadboards.
• Kompatibel logikfamilie: Integrer komponenten i mange almindelige CMOS-kredsløb.
• Hulmontering: Monter komponenten på traditionelle printplader.
• Mulighed for genbrug: Anvend samme kredsløbsprincip i forskellige projekter.

Den fleksible opbygning gør komponenten anvendelig i både undervisning og praktisk elektronikudvikling. Den kan hjælpe med at holde antallet af forbindelser nede og gøre fejlfinding lettere, når kredsløbet er planlagt korrekt. Det er dog vigtigt at dimensionere belastningen efter komponentens elektriske grænser. Større belastninger bør styres gennem passende transistortrin eller drivere frem for at blive tilsluttet direkte uden hensyn til strømforbruget.

Anvendelsesområder:

Et skifteregister kan bruges i mange typer elektroniske systemer, hvor flere digitale signaler skal styres gennem en enkel kommunikationsforbindelse. Det er især nyttigt i projekter, hvor mikrocontrollerens egne udgange allerede bruges til sensorer, kommunikation eller andre funktioner. Ved at flytte udgangsstyringen til et eksternt register kan du frigøre pins og skabe en mere fleksibel konstruktion.

Texas Instruments-komponenten passer godt ind i både hobbyprojekter og undervisningsopgaver, hvor digitale signaler skal undersøges i praksis. Den kan eksempelvis bruges til at styre lysmønstre, indikatorer og digitale styresignaler. Ved at forbinde flere registre kan du opbygge løsninger med mange udgange uden at skulle vælge en mikrocontroller med et stort antal GPIO-pins.

• LED-styring: Kontrollér lysmønstre og flere separate lysdioder.
• Digitale displays: Styr logiske signaler til displaykredsløb.
• Arduino-projekter: Udvid antallet af tilgængelige digitale udgange.
• ESP32-projekter: Frigør GPIO-pins til andre funktioner.
• Elektroniske spil: Styr lys og digitale indikatorer.
• Instrumentpaneler: Kontrollér statuslamper og visuelle signaler.
• Undervisning: Demonstrér seriel dataoverførsel og digitale registre.
• Automatisering: Send styresignaler til passende eksterne drivere.
• Prototyper: Afprøv kredsløb med flere digitale udgange.
• Seriekoblede kredsløb: Udvid antallet af styrede udgange med flere registre.

Ved anvendelse i praktiske kredsløb skal forsyningsspænding, logikniveauer og strømforbrug altid kontrolleres. Udgangene er beregnet til digitale signaler og mindre belastninger inden for databladets grænser. Motorer, relæer og andre belastninger med højt strømforbrug kræver normalt et egnet drivertrin. Med korrekt dimensionering kan skifteregisteret indgå som en stabil og overskuelig del af et større elektronisk system.
