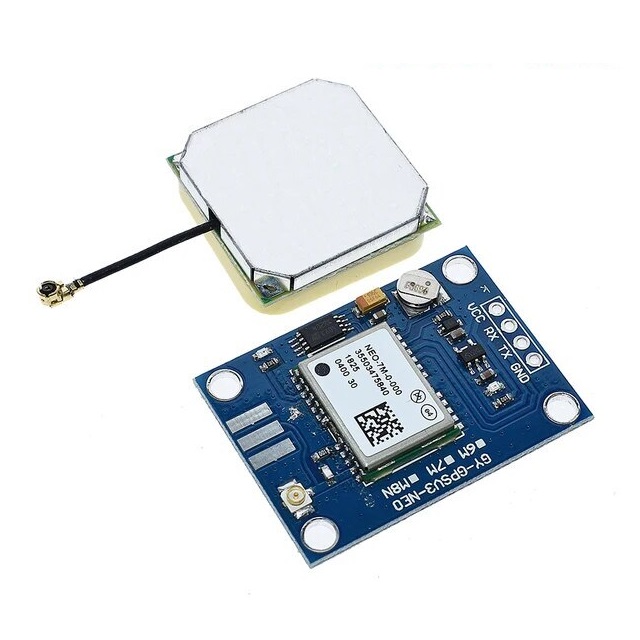

Ublox NEO-7M GPS Satellit Module

kr.120.00 inkl. moms

Ublox NEO-7M GPS Satellit Module.

På lager

Varenummer (SKU): 7441 Kategori: Tags: , , , ,

Ublox NEO-6M GPS Module er et GPS-modul, der anvender Global Positioning System (GPS) til præcis positionering og tidsbestemmelse. Dette modul er en opgradering af NEO-6M og tilbyder forbedret præcision og ydeevne. NEO-7M er en type GPS-modul, der modtager signaler fra GPS-satellitter for at bestemme sin nøjagtige position i verden. NEO-7M bruges i en bred vifte af applikationer, såsom køretøjsnavigation, dronepositionering, geocaching, overvågning og andre projekter, hvor nøjagtig positionering er nødvendig.

Tekniske detaljer:

Forsyningsspænding: 3,3 til 5 VDC
Forbindelser: VCC (+5 V), GND (jord), TX, RX
Standard baud rate: 9600 baud
Størrelse: 4×2,5×1,5cm

Installere Arduino IDE Software

Før du kan starte din programmering skal Arduino’s IDE software hentes. Dette program bruges til at programmere chippen.
Download fra dette link: Downlaod

Installere TinyGPSPlus-master Library

  • Download library (Download)
  • Udpak filer
  • Flyt/kopir mappen “TinyGPSPlus-master” til  “libraries” som findes i “Arduino IDE” mappen (C:\Program Files (x86)\Arduino\libraries)
  • Åben Arduino IDE software og klik på “Sketch/Include library”
  • Klik nu på “Add Zip. library” og find Zip filen du lige har downloaded.
  • Åben “Sketch/Include library/Manage Librarys” for at opdatere library.
  • Luk, og åben Arduino IDE programmet. (Genstart programmet)
  • Nu er “TinyGPSPlus-master” installeret

Programmering

Inden programmeringen kan udfæres skal den rigtige “COM” port findes. Klik “Værktøj/Port” – og vælg COM port.

Eksempel

Her vises er eksempel på hvordan du kan få din placering ud at din GPS module. Åben “Serial Monitor” i Arduino IDE og så en adresse som liger denne “51.044479, 3.418984” Dette er en tilfældig adresse, men hele nummeret “51.044479, 3.418984” kopier du ind i google maps. www.google.com/maps

PS. Det kan tage op til 10 minutter (Hvor man befinder sig) at få tilsluttet nogle satellitter. Når modulet er klar blinker den røde LED.

Du skal bruge:

GND (Module) = pin GND (Arduino)
RX (Module) = pin 3 (Arduino)
TX (Module) = pin 4 (Arduino)
VCC (Module) = pin 5V (Arduino)

Trobbelshuting:
Hvis ikke moduler sender data til arduino så prøv at skiftet fra pin 3 og 4 til pin 10 og 11.
Der sidder et lille batteri som måske først skal lades op inden der kommer kommunikation (Vent lige 5 sekunder).

Kode

#include <TinyGPS++.h>
#include <SoftwareSerial.h>

static const int RXPin = 4, TXPin = 3;
static const uint32_t GPSBaud = 9600;

// The TinyGPS++ object
TinyGPSPlus gps;

// The serial connection to the GPS device
SoftwareSerial ss(RXPin, TXPin);

void setup(){
  Serial.begin(9600);
  ss.begin(GPSBaud);
}

void loop(){
  // This sketch displays information every time a new sentence is correctly encoded.
  while (ss.available() > 0){
    gps.encode(ss.read());
    if (gps.location.isUpdated()){
      Serial.print(gps.location.lat(), 6);
      Serial.print(", ");
      Serial.println(gps.location.lng(), 6);
    }
  }
}

Downlaod
