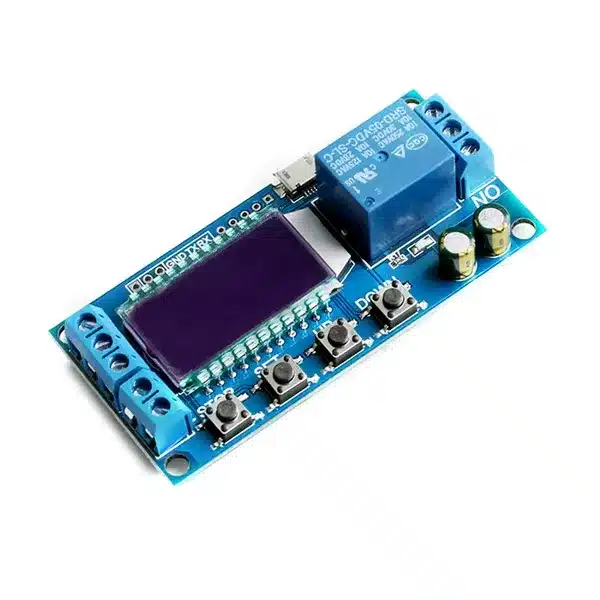

NE555 Timer Display Relæ 6-30V 0.01-9999Sec Module

Specifikationer af NE555 Timer Display Relæ 6-30V 0.01-9999Sec Module

NE555 Timer Display Relæ 6-30V 0.01-9999Sec Module er et fleksibelt og avanceret timer relæ, som giver dig mulighed for præcis tidsstyring i dine elektroniske projekter. Modulet er baseret på den velkendte og driftssikre NE555 Timer, der i årtier har været en af de mest populære integrerede kredse til tidsstyring. Med dette relæ med timer kan du indstille forsinkelser helt fra 0.01 sekunder op til 9999 sekunder, hvilket gør det ideelt til både enkle og avancerede applikationer.

Et NE555 Timer relæ som dette kan bruges til en lang række formål. Det er velegnet til styring af motorer, lys, pumper, alarmer, ventilatorer og meget mere. Med det indbyggede LED-display får du nem aflæsning af den indstillede tid, og indstillingerne justeres enkelt med trykknapper. Kombinationen af NE555 chippen og det justerbare display-relæ giver dig både brugervenlighed og nøjagtighed, uanset om du arbejder med hobbyprojekter, undervisning eller professionelle prototyper.

Modulet understøtter en driftsspænding på 6–30V, hvilket gør det meget fleksibelt at anvende i forskellige kredsløb. Relæet kan belastes med høj strøm, og derfor fungerer det godt som relæ med timer i mange praktiske installationer.

Tekniske detaljer for NE555 Timer Display Relæ 6-30V 0.01-9999Sec Module

• IC-chip: NE555 Timer

• Tidsområde: 0.01 sekunder til 9999 sekunder (justerbart via knapper)

• Driftsspænding: 6–30V DC

• Maks. belastning: 10A @ 250V AC / 10A @ 30V DC

• Indgang: Trigger lav-puls til aktivering af timer relæ

• Output: Relæudgang med normalt åben (NO) og normalt lukket (NC) terminal

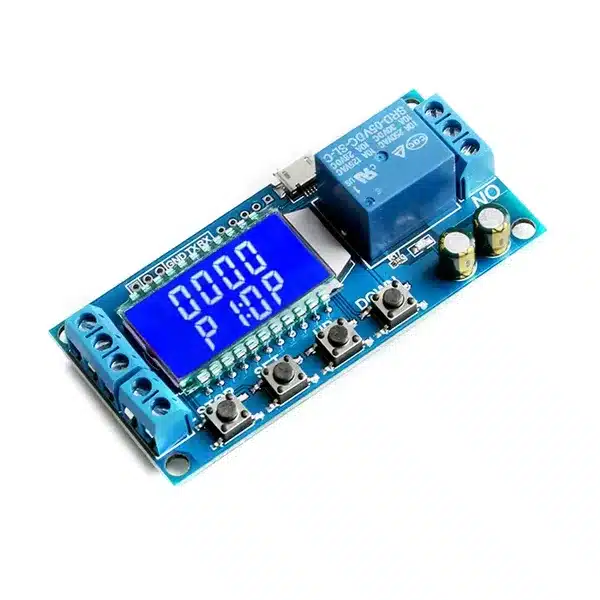

• Display: Digital LED-display til visning af indstillet tid

• Indstillinger: Justerbar tid via trykknapper på modulet

• LED-indikatorer: Strøm og relæstatus vises med LED’er

• Beskyttelse: Indbygget diodebeskyttelse mod spændingsspidser

• Applikationer: Automatisering, belysning, motorstyring, pumpekontrol, sikkerhedssystemer, DIY-projekter

Med dette NE555 Timer Display Relæ får du en stabil og pålidelig løsning, der kan tilpasses et utal af opgaver. Uanset om du søger et timer relæ til test, automation eller DIY, er dette NE555 Timer baserede modul et ideelt valg.

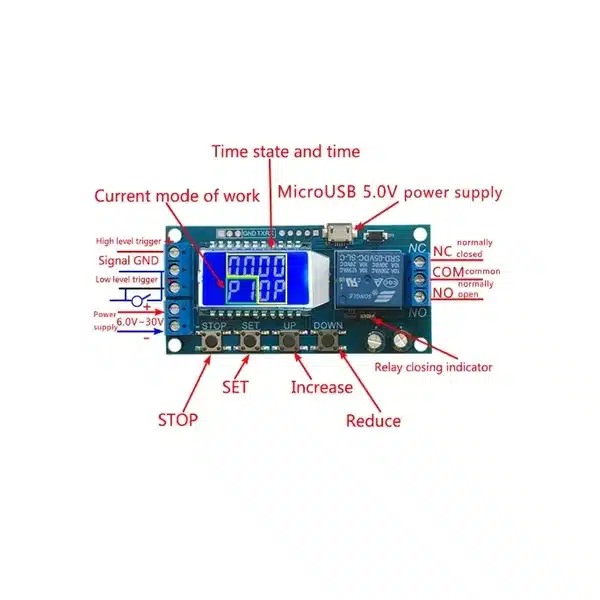

Sådan programmeres NE555 Timer Display Relæ:

• Tilslutning af strøm:

  • Tilslut modulet til en DC-kilde på 6–30V.

  • Modulet har typisk +V og GND terminaler. Når strømmen tændes, lyser LED’er og displayet viser standardværdi.

• Indstilling af tidsforsinkelse:

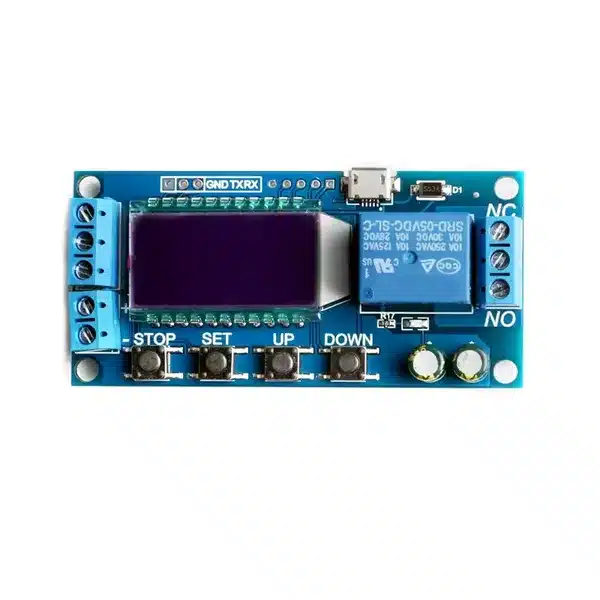

  • Brug de indbyggede trykknapper (ofte mærket “SET”, “UP”, “DOWN”) til at justere tiden.

  • Vælg først tidsenhed (sekunder, minutter, millisekunder afhængigt af modul).

  • Brug knapperne til at ændre værdien fra minimum (0.01 sekunder) til maksimum (9999 sekunder).

  • Det digitale LED-display viser den indstillede tid i realtid, så du kan se præcis, hvilken forsinkelse du har valgt.

• Aktivering af relæ:

  • Relæet aktiveres via et trigger-signal (lav-puls på indgangsterminalen).

  • Når trigger-pulsen modtages, starter tidsnedtællingen, og relæet skifter status (NO og NC terminaler).

  • Efter den indstillede tid går relæet tilbage til udgangspositionen, og modulet er klar til næste trigger.

• Test og justering:

  • Efter indstilling kan du teste modulet ved at sende en trigger-puls og observere relæets aktivering på displayet.

  • Hvis det er nødvendigt, kan du justere tiden ved hjælp af knapperne uden at ændre kredsløbet.

Introduktion til menu (P1~P7)
P1: Når signalet er udløst, afbrydes relæets ledning i OP-tiden. I OP-tiden er signalet ugyldigt.
P2: Når signalet er udløst, afbrydes relæets ledning i OP-tiden. I OP-tiden udløser signalet en ny timer.
P3: Når signalet er udløst, afbrydes relæets ledning i OP-tiden. I OP-tiden nulstilles timeren, relæet afbrydes og timingen stoppes.
P4: Når det udløses, afbrydes relæet i CL-tiden efter at det er afbrudt i CL-tiden. Når timingen er fuldført, afbrydes relæet.
P5: Når det udløses, afbrydes CL-tiden efter at relæets ledning i OP-tiden, og derefter gentages ovenstående handling, signalet gentages i løkken. Relæet afbrydes, timeren stoppes, og antallet af cyklusser (LOP) kan indstilles.
P6: Når relæet udløses, afbryder det CL-tiden efter relæets ledningsdriftstid og gentager derefter ovenstående handling i loop. Hvis signalet i loopet er ugyldigt, kan antallet af cyklusser (LOP) indstilles.
P7: Signalholdfunktion: Signalet opretholdes, timingen nulstilles, og relæets ledningsdrift fortsætter. Når signalet forsvinder, afbryder relæet efter timingens OP-funktion. Under timingen er der et andet signal, og timingen nulstilles.

Sådan vælger du tidsintervallet:
Tryk kort på STOP-knappen i OP/CL-parameterændringsgrænsefladen for at vælge tidsintervallet.
XXXX Tidsområde: 1 sek. ~ 9999 sek.
XXX.X Tidsområde: 0,1 sek. ~ 999,9 sek.
XX.XX Tidsområde: 0,01 sek. ~ 99,99 sek.
X.X.X.X Tidsområde: 1 min. ~ 999,9 min.

Fordele:

• Ekstremt bredt tidsområde: Med justerbare forsinkelser fra 0.01 sekunder til 9999 sekunder kan modulet tilpasses næsten alle behov.

• Præcis og pålidelig styring: NE555 Timer-chippen sikrer stabil drift og nøjagtige tidsintervaller, hvilket gør modulet velegnet til både korte og lange forsinkelser.

• Digitalt display: LED-displayet giver direkte visning af indstillet tid, hvilket gør opsætning og overvågning nemt og overskueligt.

• Nem programmering: Tidsindstillinger ændres via trykknapper uden behov for software eller kompliceret programmering.

• Fleksibel strømforsyning: Modulet understøtter 6–30V DC, hvilket gør det kompatibelt med mange forskellige systemer.

• Alsidigt relæudgang: SPDT-relæet med NO og NC-terminaler kan håndtere op til 10A, hvilket giver mulighed for styring af både små og store belastninger.

• Praktisk og kompakt design: Lille størrelse gør modulet nemt at integrere i projekter og prototyper uden at optage meget plads.

• Mange anvendelsesområder: Perfekt til automatisering, belysning, motorstyring, pumpekontrol, sikkerhedssystemer og andre DIY-projekter, hvor et timer relæ er nødvendigt.

Dette NE555 Timer Display Relæ 6-30V er derfor en robust, præcis og brugervenlig løsning, der leverer pålidelig tidsstyring i næsten alle elektroniske projekter.

Anvendelsesområder:

• Automatisering: Styr motorer, pumper eller ventilatorer med præcis tidsforsinkelse.

• Belysning: Tænd og sluk lamper med tidsforsinkelse, fx til trapper, arbejdslys eller dekorativ belysning.

• Sikkerhedssystemer: Brug modulet til alarmer, advarsler eller adgangskontrol, hvor et timer relæ styrer signaler.

• DIY og hobbyprojekter: Ideelt til elektronikentusiaster, der vil eksperimentere med forsinkede signaler eller tidsstyrede funktioner.

• Prototyper og testopstillinger: Perfekt til udvikling og test, hvor præcis tidsstyring er nødvendig.

• Industrielle småopgaver: Kan bruges i små automatiseringsprojekter, hvor stabil og pålidelig tidsstyring er vigtig.

Modulet kombinerer fleksibilitet, præcision og brugervenlighed, hvilket gør det muligt at styre alt fra enkle kredsløb til komplekse systemer. Uanset om du arbejder med et timer relæ til DIY, undervisning eller professionel anvendelse, giver dette NE555 Timer Display Relæ 6-30V en effektiv og driftssikker løsning.
