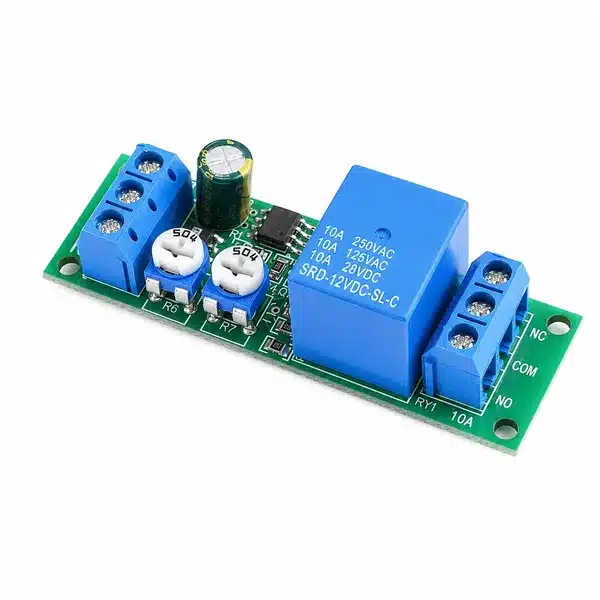

Relæ Timer Trigger Cycle On-Off 12V Module

Specifikationer af Relæ Timer Trigger Cycle On-Off 12V Module

Relæ Timer Trigger Cycle On-Off 12V Module er en utrolig alsidig og praktisk løsning til alle dine tidsstyrede elektroniske projekter. Dette funktionelle timerrelæ giver dig mulighed for at kontrollere strømmen til forskellige apparater med stor nøjagtighed og pålidelighed. Med et tidsrelæ i dit system kan du nemt automatisere tænd og sluk funktioner i faste cyklusser, hvilket minimerer manuel styring og optimerer energiforbruget i hverdagen. Takket være det smarte relæmodul opnår du fuldstændig kontrol over dine elektriske kredsløb, uanset om det gælder lysstyring, pumper eller andre automatiserede installationer. Et tidsforsinkelsesrelæ som dette sikrer, at dine enheder tænder og slukker præcis på de tidspunkter, du har indstillet, hvilket reducerer slid på dine komponenter markant. Modulet er bygget med komponenter af høj kvalitet, som sikrer stabil drift under mange forskellige forhold og miljøer. Du kan nemt justere tidsintervallerne, så de passer perfekt til dine specifikke behov og præferencer. Det kompakte design gør det utrolig nemt at integrere i eksisterende kontrolbokse eller mindre hobbyprojekter uden problemer. Uanset om du er professionel tekniker eller passioneret hobbyentusiast, vil dette produkt give dig de nødvendige funktioner til succesfuld automatisering. Pålideligheden er i højsædet, så du kan trygt lade systemet køre automatisk over længere tidsperioder uden bekymring. Investeringen i denne enhed vil hurtigt tjene sig selv hjem i form af øget effektivitet og reduceret tidsforbrug på manuelle opgaver.

Tekniske detaljer for Relæ Timer Trigger Cycle On-Off 12V Module

• Modultype: Triggerstyret tidsforsinkelses-relæmodul (Delay ON + Delay OFF)
• Funktion:
  • Ingen handling ved opstart
  • Ved trigger:
    1. Starter forsinkelsestid T1
    2. Relæ aktiveres efter T1
    3. Relæ forbliver aktivt i T2
    4. Relæ deaktiveres automatisk efter T2
• Forsyningsspænding:
  • 12V DC
• Tilladt spændingsområde (12V-version):
  • 10,6V – 13,0V DC
• Strømforbrug:
  • Arbejdsstrøm: ca. 90mA
  • Standby-strøm: ca. 6mA (referenceværdi)
• Forsinkelsestider:
  • T1 (forsinkelse før aktivering):
    • 0–100 sekunder
    • 0–15 minutter
  • T2 (aktiv relætid):
    • 0–10 sekunder
    • 0–100 sekunder
  • Justeringsnøjagtighed: 0,1 sekund
• Trigger-indgang:
  • K-terminal bruges som trigger-input
  • Trigger aktiveres ved forbindelse mellem K og minus (-/GND)
• Relæudgang:
  • Potentialefri relækontakter (galvanisk isoleret fra forsyningen)
  • NC: Normally Closed (normalt lukket)
  • COM: Common (fælles terminal)
  • NO: Normally Open (normalt åben)
• Belastningskapacitet:
  • NO-kontakt: Op til 15A
  • NC-kontakt: Op til 10A
  • Kan styre:
    • DC 0–30V
    • AC 0–250V
• Beskyttelse:
  • Beskyttelse mod omvendt polaritet
  • Modulet fungerer ikke ved forkert plus/minus-forbindelse
• Fysiske mål:
  • 65 × 21 × 19 mm
• Driftsmiljø:
  • Temperatur: −40°C til +85°C
  • Luftfugtighed: 0–90 % RH (uden kondens)
• Ledningstilslutning:
  • + → positiv 5V DC
  • − → GND / minus
  • K → trigger-indgang
  • NC / COM / NO → relæudgang til belastning

Dette avancerede Relæ Timer Trigger Cycle On-Off 12V Module leverer enestående ydeevne, når det kommer til præcis tidsstyring i dine installationer. Det integrerede relæmodul fungerer som den centrale styreenhed, der håndterer de elektriske skift med stor sikkerhed. Ved at anvende et tidsrelæ i din opsætning kan du konfigurere komplekse tænd og sluk cyklusser uden behov for eksterne mikrocontainere eller kompliceret kodning. Enhedens indbyggede tidsforsinkelsesrelæ giver mulighed for at udskyde reaktionstiden på signaler, hvilket er ideelt til beskyttelse af motorer eller kompressorer mod hyppige genstarter. Hvert timerrelæ på kortet er beskyttet med optokoblere, som forhindrer elektrisk støj i at påvirke styresignalet negativt. Dette gør hele systemet yderst robust og velegnet til brug i miljøer med meget elektronisk interferens. Justeringen af de forskellige tidsintervaller foregår hurtigt via de monterede trykknapper på kredsløbet. Det klare digitale display giver dig hele tiden et præcist overblik over den aktuelle status og de indstillede værdier under drift. Modulet understøtter flere forskellige funktionstilstande, hvilket gør det utrolig fleksibelt til skiftende arbejdsopgaver og tekniske krav.

Hvordan virker den?

Dette effektive Relæ Timer Trigger Cycle On-Off 12V Module fungerer ved at modtage et eksternt triggersignal, som aktiverer det indbyggede tidsrelæ baseret på dine forudindstillede parametre. Når signalet registreres, vil det præcise timerrelæ starte den valgte tidsperiode, hvor udgangen enten tænder eller slukker. Det integrerede relæmodul sørger for at åbne eller lukke for strømforbindelsen til den tilsluttede forbruger med høj mekanisk stabilitet. Takket være et avanceret tidsforsinkelsesrelæ kan processen gentages i uendelige cyklusser eller køre som en enkeltstående begivenhed alt efter konfiguration. Printpladen modtager en stabil forsyning på tolv volt, som driver den interne mikrocontroller og displayet. Når tiden udløber, skifter kontakten position, og status vises med det samme på skærmen.

Fordele:

Dette smarte Relæ Timer Trigger Cycle On-Off 12V Module giver dig en lang række fordele i forhold til traditionelle mekaniske kontakter. Med et pålideligt relæmodul opnår du en langt højere præcision i dine tidsstyrede processer, hvilket eliminerer menneskelige fejl. Det integrerede tidsrelæ sparer energi ved at sikre, at elektriske apparater kun er tændt, når det rent faktisk er nødvendigt. Ved at bruge et tidsforsinkelsesrelæ forlænger du levetiden på dine eksterne maskiner, da uhensigtsmæssige og pludselige strømspidser effektivt undgås i systemet. Desuden gør det indbyggede timerrelæ det muligt at skabe fuldautomatiske systemer, der kører uafhængigt uden opsyn.

• Høj præcision i tidsstyringen sikrer korrekte intervaller hver gang
• Brugervenlig konfiguration via enkle trykknapper på fronten
• Klart digitalt display viser den resterende tid i realtid
• Optokobler isolering beskytter de følsomme styrekredsløb mod skader
• Understøttelse af mange forskellige funktionstilstande til komplekse opgaver
• Lavt egetforbrug af strøm gør modulet meget økonomisk i drift
• Robust konstruktion sikrer lang mekanisk og elektrisk holdbarhed
• Bredt tidsområde dækker både helt korte og meget lange intervaller
• Hurtig og simpel montering i standard kontrolpaneler og bokse
• Maksimal fleksibilitet med mulighed for kontinuerlige cykliske gentagelser

Anvendelsesområder:

Anvendelsesmulighederne for dette Relæ Timer Trigger Cycle On-Off 12V Module er utroligt omfattende i både private hjem og industrielle miljøer. Det alsidige tidsrelæ er perfekt til styring af belysningssystemer, hvor lyset skal være tændt i bestemte tidsrum. Inden for landbrug og havebrug kan et timerrelæ bruges til at automatisere vandingsanlæg eller ventilationssystemer i drivhuse. Det indbyggede relæmodul er også ideelt til kontrol af pumper, der skal køre i faste intervaller for at holde væsker i bevægelse. Ved at integrere et tidsforsinkelsesrelæ i advarselssystemer kan man skabe forsinkede alarmer eller blinkende advarselslys ved fejlmeldinger. Modulet er desuden populært i biler til styring af forsinket kabinelys eller viskere.

• Automatisering af akvariepumper for optimal iltning af vandet
• Styring af udsugningsblæsere på badeværelser med forsinket slukning
• Intervalstyring af varmelegemer i mindre opvarmede rum eller bokse
• Automatisk åbning og lukning af hønsehuse baseret på tidstyring
• Tidsstyret nulstilling af netværksudstyr som routere og modems
• Kontrol af dekorativ belysning og butiksudstillinger efter lukketid
• Simulering af tilstedeværelse i private boliger under ferier
• Forsinket aktivering af sirener i tyverialarmer for at undgå fejlalarmer
• Styring af fodringsmaskiner til kæledyr eller husdyr på faste tider
• Udvikling af prototyper og testopstillinger i elektroniske værksteder
