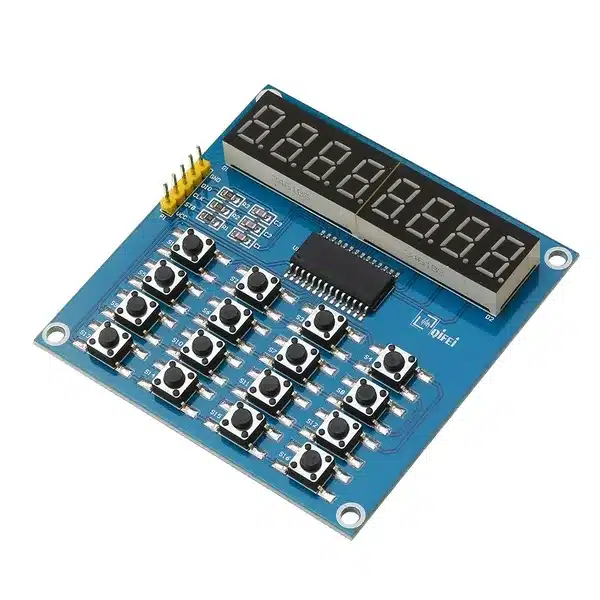

TM1638 Digital Display 16-bit Key Prototype Module

Specifikationer af TM1638 Digital Display 16-bit Key Prototype Module

TM1638 Digital Display 16-bit Key Prototype Module er et alsidigt og brugervenligt modul, der kombinerer display, input og styring i én kompakt løsning. Dette TM1638 Digital Display er særligt populært i Arduino-projekter, hvor der er behov for tydelig visning af data samt nem brugerinteraktion. Modulet er ideelt som Arduino Display i både prototyper, undervisning og færdige elektroniske løsninger.

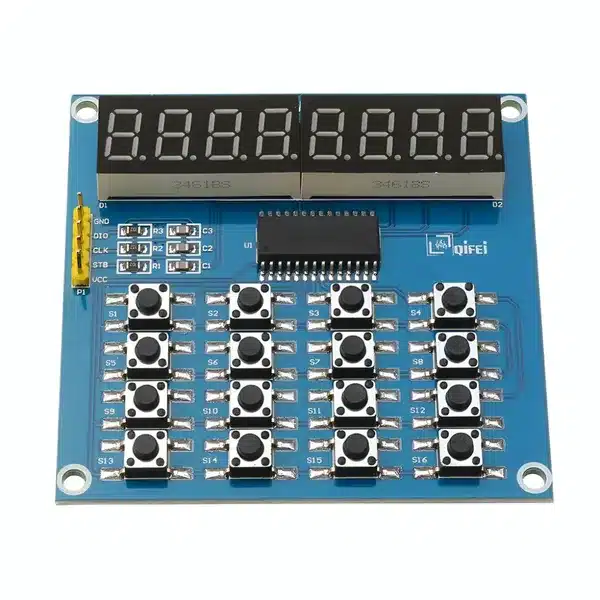

Med Arduino TM1638 Digital Display får du et modul, der typisk indeholder 8 segmentdisplays, 8 trykknapper og 8 LED-indikatorer, hvilket gør det muligt at vise tal, symboler og statusinformation på en overskuelig måde. Kombinationen af display og input gør modulet perfekt til Arduino Prototype-projekter, hvor funktionalitet hurtigt skal testes og justeres. TM1638-chippen håndterer kommunikationen effektivt og kræver kun få forbindelser til Arduino, hvilket forenkler både hardware og software.

Som Arduino Display giver TM1638-modulet en fleksibel platform til visning af tællere, timere, måledata og menuvalg. TM1638 Digital Display anvendes ofte i kontrolpaneler, instrumentbrætter, laboratorieprojekter og hobbyelektronik. Modulet understøtter nem styring via Arduino-biblioteker, hvilket gør Arduino TM1638 Digital Display velegnet for både begyndere og erfarne udviklere.

Dette Arduino Prototype-modul er kendt for sin stabilitet, lave strømforbrug og tydelige visning. Uanset om du udvikler et testprojekt, et undervisningsforløb eller et interaktivt system, giver TM1638 Digital Display 16-bit Key Prototype Module dig en effektiv og overskuelig løsning til input og output i dine Arduino-projekter.

Tekniske detaljer for TM1638 Digital Display 16-bit Key Prototype Module

• Produkt: TM1638 Digital Display 16-bit Key Prototype Module

• Display-controller: TM1638 IC

• Displaytype: 7-segment LED display

• Antal segmentdisplays: 8 stk.

• Antal taster: 16 trykknapper

• Antal LED-indikatorer: 8 individuelle LED’er

• Udgangstype: Digital LED-segmenter og status-LED’er

• Indgangstype: Digitale trykknapper

• Kommunikation: Seriel kommunikation (CLK, DIO, STB)

• Antal forbindelser til Arduino: 3 signalpins + VCC og GND

• Forsyningsspænding: 5 V DC

• Kompatibilitet: Arduino Uno og kompatible mikrocontrollere

• Strømforbrug: Lavt, afhænger af antal aktive LED’er

• Monteringsform: Printmonteret prototype-modul

• Programmering: Understøttes af flere Arduino-biblioteker

• Funktion: Visning af tal, symboler og status samt tastelæsning

• Anvendelse: Arduino display, prototyper, kontrolpaneler, undervisning

TM1638 Digital Display 16-bit Key Prototype Module giver et hurtigt overblik over et kompakt og funktionelt TM1638 Digital Display, der kombinerer visning og input i ét modul. Dette Arduino Display er velegnet til Arduino Prototype-projekter, hvor tydelig dataaflæsning, tastestyring og nem integration er vigtige. Arduino TM1638 Digital Display tilbyder stabil drift, enkel tilslutning og fleksibel anvendelse i mange typer elektroniske løsninger.

Hvordan det fungerer?

TM1638 Digital Display 16-bit Key Prototype Module kombinerer både LED-display, taster og LED-indikatorer i ét kompakt modul. Hjertet i modulet er TM1638-chippen, som styrer både aflæsning af trykknapper og opdatering af 7-segment displayene samt LED-indikatorerne. Når modulet tilsluttes en Arduino, kommunikerer Arduinoen med TM1638 via tre digitale pins: CLK (clock), DIO (data) og STB (strobe). Arduinoen sender data til chippen, som derefter styrer LED-segmenterne, så tal, bogstaver eller symboler vises på displayet. Samtidig scanner TM1638-chippen tastetryk på de 8 trykknapper og sender informationen tilbage til Arduinoen i realtid. Displayets lysstyrke kan justeres via indbygget PWM, hvilket giver fleksibilitet til både lyse og mørke omgivelser. TM1638 Digital Display gør det muligt at kombinere visuel feedback og brugerinput uden behov for komplekse kredsløb, hvilket gør modulet ideelt til Arduino Prototype-projekter, kontrolpaneler, tællere, timere eller interaktive systemer.

Kort sagt: Arduinoen styrer data og funktioner, TM1638-chippen håndterer selve display, LED og tastescanning, og resultatet er et kompakt, brugervenligt og effektivt modul til både undervisning, hobbyprojekter og prototyper.

Installere Arduino IDE Software

Før du kan starte din programmering skal Arduino’s IDE software hentes. Dette program bruges til at programmere din arduino.
Download fra dette link: Download

Installere tm1638-library-master

• Download library (Download)
• Åben Arduino IDE software og klik på “Sketch/Include library”
• Klik nu på “Add Zip. library” og find Zip filen du lige har downloaded.
• Luk, og åben Arduino IDE programmet. (Genstart programmet)
• Nu er library installeret.
• Library kan også downloades direkte i Arduino IDE find den her: “Sketch/Include library/tm1638 – dvarrel”

Programmering

Inden programmeringen kan udføres skal de rigtige “Optiens” findes. Åben linket til den udviklingsboard du bruger.

Eksempel

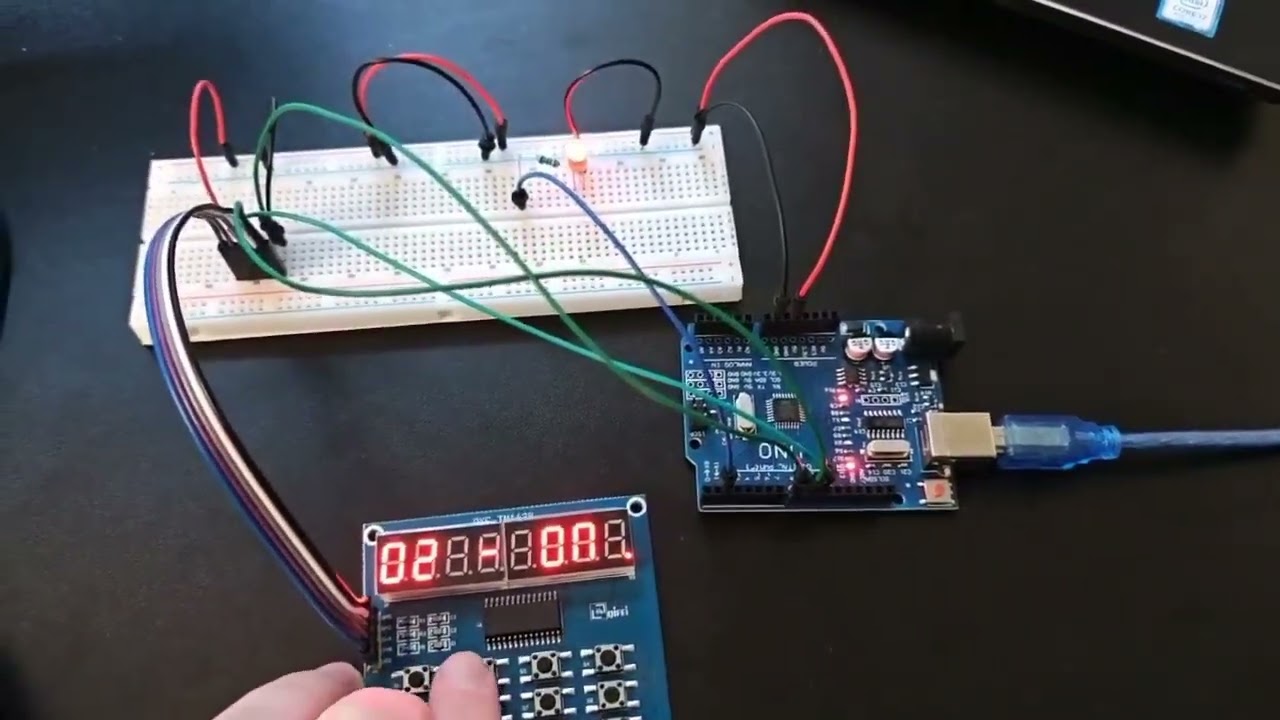

Her vises et eksempel på en diode, der tænder, når knap 1 trykkes, og slukkes, når knap 2 trykkes.

Du skal bruge:

• Arduino Uno R3 Chip
• USB-A/Standard-B Datakabel 30CM
• Dupont Kabel
• Breadboard
• 10 kΩ modstand (til måling / kalibrering)
• LED 5mm

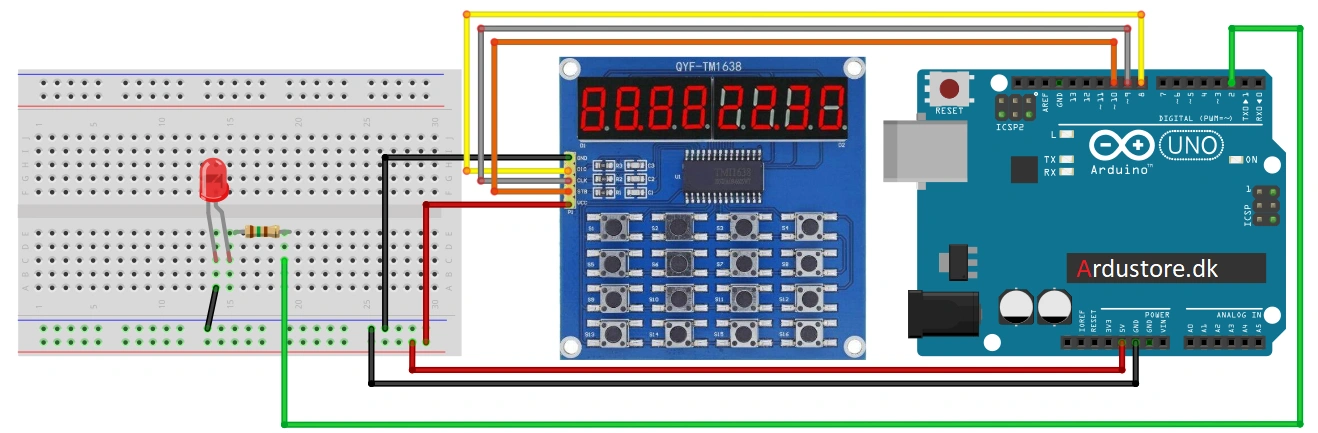

Forbind det sådan:

#include <TM1638.h>
#include <TM1638QYF.h>

// Pins for TM1638QYF
TM1638QYF module(8, 9, 10);

// Pin vi vil styre
const int D2_PIN = 2;

void setup() {
pinMode(D2_PIN, OUTPUT);
module.setupDisplay(true, 7); // tænd displayet
module.setDisplayToString("00000000", 1);
delay(1000);
module.clearDisplay();
}

void loop() {
// Læs knapper
word buttons = module.getButtons();

if (buttons != 0) {
// Knap 1 trykket → tænder D2
if (buttons & 0b00000001) { // Knap 1 er bit 0
digitalWrite(D2_PIN, HIGH);
module.setDisplayToString("D2 - ON", 1);
delay(200); // lille delay så vi ikke registrerer tryk flere gange
}

// Knap 2 trykket → slukker D2
if (buttons & 0b00000010) { // Knap 2 er bit 1
digitalWrite(D2_PIN, LOW);
module.setDisplayToString("D2 - OFF", 1);
delay(200);
}
}
}

Fordele

TM1638 Digital Display 16-bit Key Prototype Module er et alsidigt og brugervenligt modul, der kombinerer display, LED-indikatorer og tastatur i én kompakt enhed. Dette gør det til et ideelt værktøj til Arduino Prototype-projekter, hvor både visuel feedback og brugerinput er nødvendige. Modulet gør udvikling af interaktive systemer hurtigere og mere overskuelig, samtidig med at det reducerer behovet for ekstra komponenter og ledninger.

• Kombinerer display, LED’er og tastatur i ét modul, hvilket sparer plads og reducerer komponenter

• Nem integration med Arduino via kun tre digitale pins

• Hurtig og pålidelig tastescanning med 16-bit key input

• Fleksibel visning af tal, bogstaver og symboler på 8-segment displays

• Justerbar lysstyrke tilpasset forskellige lysforhold

• Understøttet af mange Arduino-biblioteker, hvilket gør programmering nemt

• Ideel til prototyper, testopstillinger og undervisningsprojekter

• Kompakt og robust design, der tåler gentagen brug

• Effektiv løsning til interaktive kontrolpaneler og brugerstyrede systemer

• Muliggør hurtig implementering af komplekse brugergrænseflader uden ekstra hardware

Anvendelsesområder

TM1638 Digital Display 16-bit Key Prototype Module er et alsidigt og kompakt modul, der kombinerer LED-display, tastatur og indikator-LED’er i én enhed. Dette gør det særligt velegnet til projekter, hvor både visuel feedback og brugerinput er nødvendige. Modulet giver udviklere mulighed for hurtigt at opbygge interaktive prototyper, testopstillinger og styringssystemer uden at skulle designe komplekse kredsløb.

• Digitale kontrolpaneler til Arduino-baserede maskiner og robotter

• Interaktive menuer og valgskærme til brugerstyrede systemer

• Tællere og timere i hobbyprojekter og undervisning

• Real-time display af sensor- eller procesdata

• Prototyper af styringssystemer til små maskiner

• DIY-instrumenter til musik, spil eller eksperimenter

• Indikatorpaneler med visuelle LED-signaler for status og alarmer

• Brug i laboratorie- og skoleprojekter til praktisk læring

• Hurtig opsætning af brugergrænseflader med både input og output

• Test og visualisering af data uden behov for ekstra komponenter
