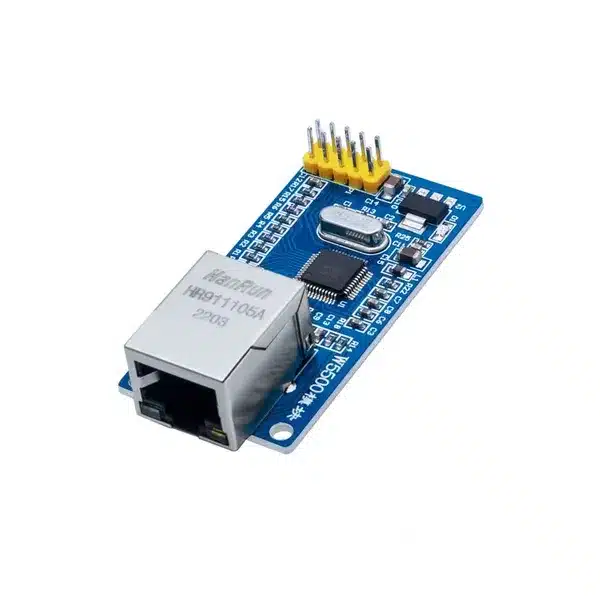

W5500 Ethernet LAN Network Module

Specifikationer af W5500 Ethernet LAN Network Module

W5500 Ethernet LAN Network Module er et kraftfuldt og pålideligt netværksmodul designet til at give dine mikrocontrollerprojekter nem adgang til kablet netværkskommunikation. Med den avancerede W5500 chip fra Wiznet får du et hardware-baseret TCP/IP-stak system, der gør det enkelt at implementere internet- og LAN-kommunikation uden behov for omfattende softwarehåndtering.

Dette modul er ideelt til Arduino Ethernet projekter, hvor du ønsker hurtig og stabil dataoverførsel via kabel i stedet for trådløs kommunikation. W5500 understøtter op til 8 samtidige forbindelser og leverer høj hastighed og lav latency – perfekt til både IoT-applikationer, sensordataopsamling, netværksstyring, smart home-løsninger og industrielle systemer.

Som en del af et Arduino Network setup giver W5500 Ethernet LAN Network Module dig mulighed for nemt at forbinde din Arduino, ESP32, STM32 eller Raspberry Pi direkte til dit lokale LAN Network. Det betyder, at du kan oprette webservere, sende data til databaser eller kommunikere med andre enheder via et stabilt kablet netværk.

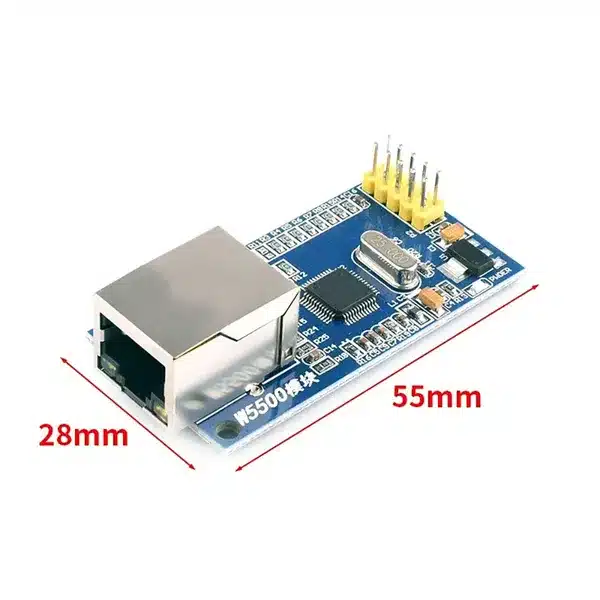

Tekniske detaljer for W5500 Ethernet LAN Network Module

• Chipset: Wiznet W5500 hardware TCP/IP controller

• Kommunikationsgrænseflade: SPI (Serial Peripheral Interface)

• Understøttede protokoller: TCP, UDP, ICMP, IPv4, ARP, IGMP

• Antal samtidige forbindelser: Op til 8 TCP/UDP sockets

• Netværksgrænseflade: RJ45 Ethernet port (standard LAN stik)

• Ethernet-hastighed: 10/100 Mbps fuld duplex auto-negotiation

• SPI Clock hastighed: Op til 80 MHz

• Driftsspænding: 3.3/5V

• Strømforbrug: 132 mA ved fuld belastning

• Understøttede MCU’er: Arduino, ESP32, ESP8266, STM32, Raspberry Pi, m.fl.

• Driftstemperatur: -40°C til +85°C

• Kompatibilitet: Fuldt understøttet af Arduino Ethernet-biblioteker og Arduino Network opsætninger

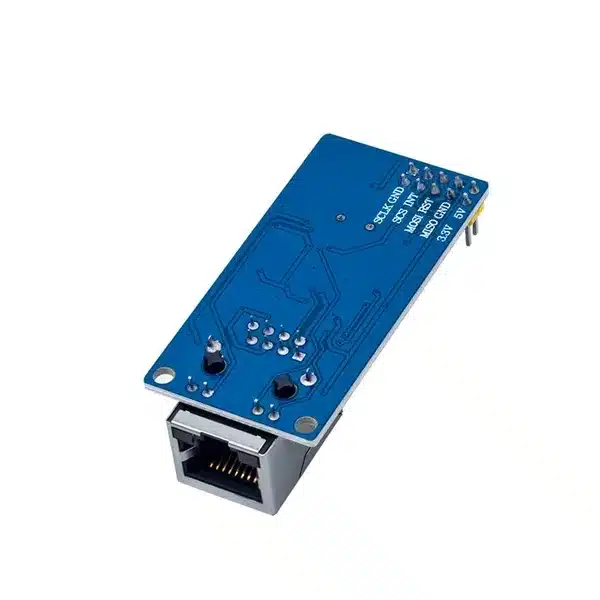

Modulet er udstyret med standard SPI-interface, hvilket gør det kompatibelt med de fleste udviklingsplatforme. Den kompakte størrelse og nemme integration gør W5500 Ethernet LAN Network Module til et ideelt valg for både begyndere og professionelle udviklere, der ønsker en stabil og hurtig netværksløsning til deres projekter.

Installere Arduino IDE Software

Før du kan starte din programmering skal Arduino’s IDE software hentes. Dette program bruges til at programmere din arduino.
Download fra dette link: Download

Installere DHT-sensor-library-master Library

• Download library (Download)
• Åben Arduino IDE software og klik på “Sketch/Include library”
• Klik nu på “Add Zip. library” og find Zip filen du lige har downloaded.
• Luk, og åben Arduino IDE programmet. (Genstart programmet)
• Nu er library installeret.
• Library kan også downloades direkte i Arduino IDE find den her: “Sketch/Include library/Manage library/DHT sensor libraty by Adauruit”

Programmering

Inden programmeringen kan udføres skal de rigtige “Optiens” findes. Åben linket til den udviklingsboard du bruger.

Eksempel

Her er et hurtigt eksempel på, hvordan du kan vise dato og tid i seriel monitoren i Arduino IDE.

Du skal bruge:

• Arduino Uno R4 Minima
• USB-A/USB-C Datakabel 30CM
• Dupont Kabel
• Breadboard
• DHT-22 Temperature & Humidity Sensor

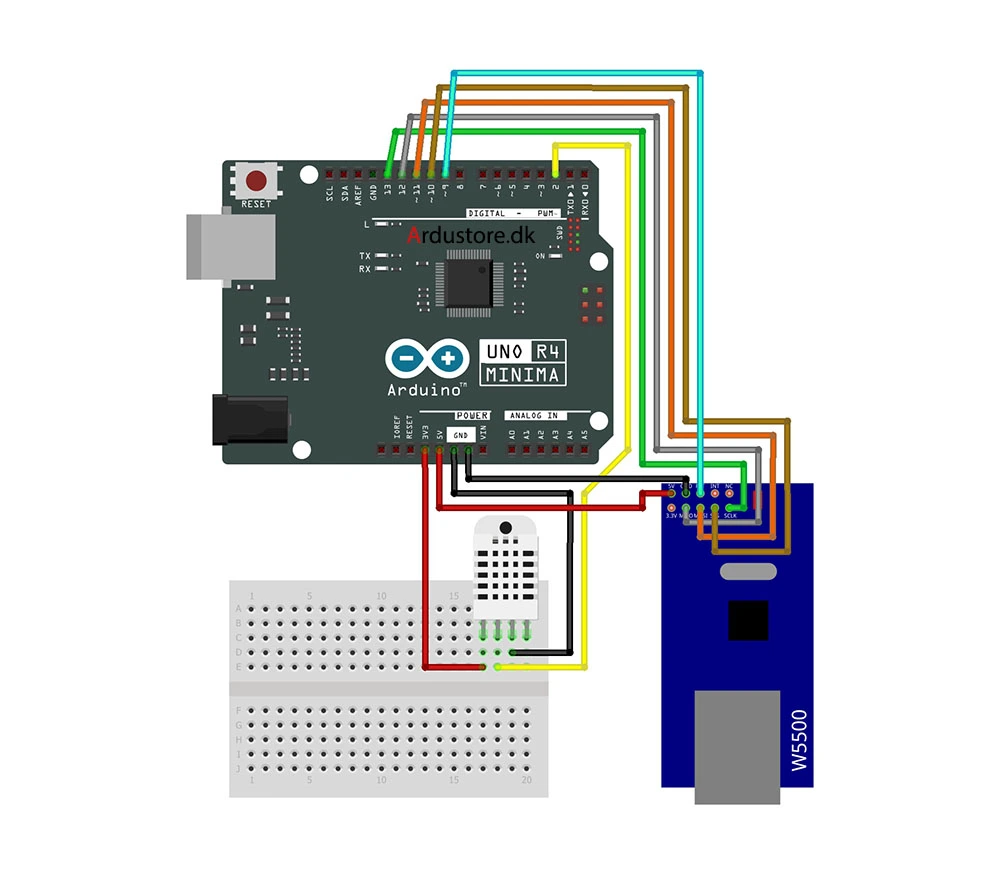

Forbind det sådan:

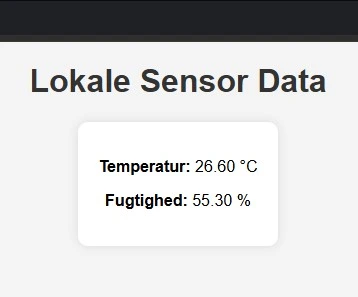

#include <SPI.h>
#include <Ethernet.h>
#include <DHT.h>

#define DHTPIN 2
#define DHTTYPE DHT22
DHT dht(DHTPIN, DHTTYPE);

// — W5500 til Arduino UNO —
const uint8_t ETH_CS = 10;
byte mac[] = {0xDE,0xAD,0xBE,0xEF,0xFE,0xED}; // brug en unik MAC på dit LAN

// — STATISK IP (tilpas til dit net) —
IPAddress ip(192,168,1,110); // fast IP til din Arduino
IPAddress dns(192,168,1,1); // DNS-server (ofte din router)
IPAddress gateway(192,168,1,1); // routerens IP
IPAddress subnet(255,255,255,0); // subnetmaske

EthernetServer server(80);

void setup() {
Serial.begin(115200);
while(!Serial) {}

dht.begin();

Ethernet.init(ETH_CS);

// Brug FAST IP (ingen DHCP)
Ethernet.begin(mac, ip, dns, gateway, subnet);
delay(500);

Serial.println(F(“Netværkskonfiguration (statisk):”));
Serial.print(F(“IP: “)); Serial.println(Ethernet.localIP());
Serial.print(F(“DNS: “)); Serial.println(Ethernet.dnsServerIP());
Serial.print(F(“GW : “)); Serial.println(Ethernet.gatewayIP());
Serial.print(F(“Mask: “)); Serial.println(Ethernet.subnetMask());

server.begin();
Serial.println(F(“Webserver startet.”));
}

void loop() {
EthernetClient client = server.available();
if (client) {
bool currentLineIsBlank = true;
String request = “”;

while (client.connected()) {
if (client.available()) {
char c = client.read();
request += c;

if (c == ‘\n’ && currentLineIsBlank) {
// /data endpoint -> JSON
if (request.indexOf(“GET /data”) >= 0) {
float t = dht.readTemperature();
float h = dht.readHumidity();

client.println(“HTTP/1.1 200 OK”);
client.println(“Content-Type: application/json; charset=utf-8”);
client.println(“Connection: close”);
client.println();
client.print(“{\”temperature\”:”);
client.print(t, 2);
client.print(“,\”humidity\”:”);
client.print(h, 2);
client.println(“}”);
}
// HTML-side
else {
client.println(“HTTP/1.1 200 OK”);
client.println(“Content-Type: text/html; charset=utf-8”);
client.println(“Connection: close”);
client.println();
client.println(“<!DOCTYPE HTML><html><head><meta charset=\”utf-8\”><title>Sensor Data</title>”);
client.println(“<style>body{font-family:Arial;text-align:center;background:#f4f4f4}h1{color:#333}.box{background:#fff;padding:20px;display:inline-block;border-radius:10px;box-shadow:0 0 10px rgba(0,0,0,0.1)}</style>”);
client.println(“<script>”);
client.println(“async function updateData(){const r=await fetch(‘/data’);const d=await r.json();”);
client.println(“document.getElementById(‘temp’).innerHTML=d.temperature.toFixed(2)+’ &deg;C’;”);
client.println(“document.getElementById(‘hum’).innerHTML=d.humidity.toFixed(2)+’ %’;}”);
client.println(“setInterval(updateData,1000); window.onload=updateData;”);
client.println(“</script></head><body>”);
client.println(“<h1>Lokale Sensor Data</h1><div class=’box’>”);
client.println(“<p><b>Temperatur:</b> <span id=’temp’>…</span></p>”);
client.println(“<p><b>Fugtighed:</b> <span id=’hum’>…</span></p>”);
client.println(“</div></body></html>”);
}
break;
}

if (c == ‘\n’) currentLineIsBlank = true;
else if (c != ‘\r’) currentLineIsBlank = false;
}
}

delay(1);
client.stop();
}
}
