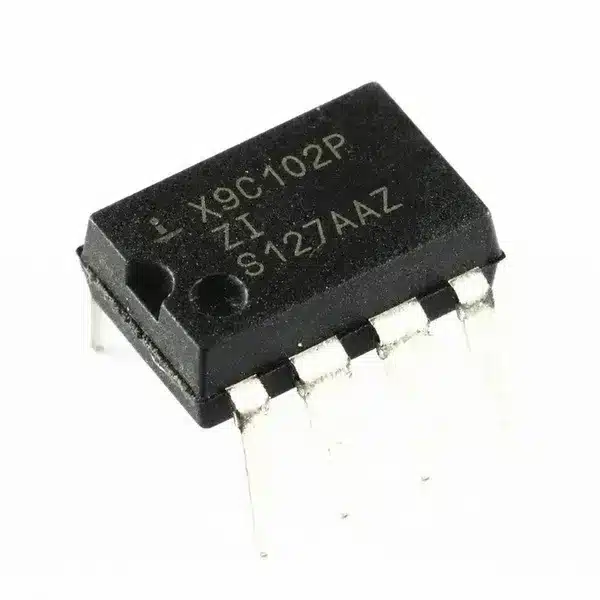

X9C102P 1K Digitalt Potentiometer IC

Specifikationer af X9C102P 1K Digitalt Potentiometer IC

X9C102P 1K Digitalt Potentiometer IC er en kompakt og effektiv løsning til elektroniske kredsløb, hvor præcis digital modstandsjustering er nødvendig. Denne X9C102P er udviklet til projekter, hvor manuel justering skal erstattes af elektronisk kontrol, hvilket gør komponenten ideel til moderne styringssystemer og automatisering. Med et integreret Digitalt Potentiometer kan brugeren nemt regulere modstandsniveauet via digitale signaler uden brug af mekaniske potentiometre.

Et 1K Digitalt Potentiometer som dette anvendes ofte i lydstyring, kalibrering, signalbehandling og mange former for embedded udvikling. Komponenten fungerer som en DigiPot med 100 justeringstrin, hvilket giver stabil og præcis regulering i forskellige typer elektronik. Den ikke-flygtige hukommelse sørger samtidig for, at den seneste indstilling gemmes automatisk, selv når strømmen afbrydes.

Denne DigiPot er konstrueret til brugere, der ønsker pålidelig elektronisk styring i et kompakt format. Kombinationen af lavt strømforbrug, digital styring og enkel integration gør løsningen populær blandt både udviklere, studerende og professionelle teknikere. X9C102P anvendes desuden i mange mikrocontrollerbaserede systemer, hvor automatisk modstandstilpasning er vigtig for stabil drift.

Med et robust design og nem tilslutning er 1K Digitalt Potentiometer velegnet til både prototyper og færdige produkter. Digitalt Potentiometer teknologi giver samtidig længere levetid sammenlignet med traditionelle mekaniske løsninger, da der ikke forekommer fysisk slid under justering. Derfor er denne DigiPot en effektiv løsning til moderne elektronikprojekter og intelligent styring.

Tekniske detaljer for X9C102P 1K Digitalt Potentiometer IC

• Type: Digitalt potentiometer
• Modstand: 1 kOhm
• Antal trin: 100 taps
• Interface: U/D, INC, CS
• Hukommelse: Ikke-flygtig
• Forsyningsspænding: 5V
• Tolerance: ±20%
• Montering: Through Hole
• Pakke: 8-PDIP
• Driftstemperatur: 0°C til 70°C

Denne DigiPot er udviklet til præcis digital regulering i elektroniske kredsløb, hvor stabil signalstyring er vigtig. Med et Digitalt Potentiometer får brugeren mulighed for at ændre modstand elektronisk via styresignaler, hvilket reducerer behovet for manuelle komponenter. 1K Digitalt Potentiometer teknologien gør løsningen særligt velegnet til moderne mikrocontrollerprojekter og automatiserede systemer.

Den integrerede ikke-flygtige hukommelse gemmer automatisk den seneste indstilling, hvilket gør komponenten praktisk i systemer med gentagne opstarter. Digitalt Potentiometer designet sikrer desuden ensartet drift og lang levetid uden mekanisk slid. Mange udviklere vælger denne DigiPot til kalibrering, signaljustering og elektronisk styring, hvor præcision og driftssikkerhed er afgørende. Kombinationen af kompakt størrelse, enkel integration og stabil funktion gør komponenten velegnet til både hobbyprojekter og professionelle løsninger.

Hvordan virker den?

Et Digitalt Potentiometer fungerer ved at regulere modstand elektronisk i stedet for mekanisk. Denne DigiPot anvender digitale styresignaler til at flytte den interne wiper mellem forskellige modstandstrin. Når brugeren sender signaler gennem U/D, INC og CS forbindelserne, ændres modstanden automatisk op eller ned i faste trin.

Et 1K Digitalt Potentiometer består af en intern modstandsstige med 100 positioner, som giver præcis styring af signalniveauer og spændinger. Den ikke-flygtige hukommelse betyder, at den valgte indstilling gemmes efter strømmen afbrydes. Derfor starter komponenten automatisk med den tidligere gemte værdi ved næste opstart.

Denne type Digitalt Potentiometer bruges ofte sammen med mikrocontrollere, hvor software kan styre modstanden direkte. Det gør løsningen ideel til automatisering, kalibrering og intelligent elektronik.

Installere Arduino IDE Software

Før du kan starte din programmering skal Arduino’s IDE software hentes. Dette program bruges til at programmere din arduino.
Download fra dette link: Download

Programmering

Inden programmeringen kan udføres skal de rigtige “Optiens” findes. Åben linket til den udviklingsboard du bruger.

Eksempel

Her vises et eksempel på hvordan man med en Arduino kan styre en LED.

Du skal bruge:

• Arduino Uno R3 Chip
• USB-A/Standard-B Datakabel 30CM
• Dupont Kabel
• Breadboard
• LED 5mm
• 150Ω modstand (LED)

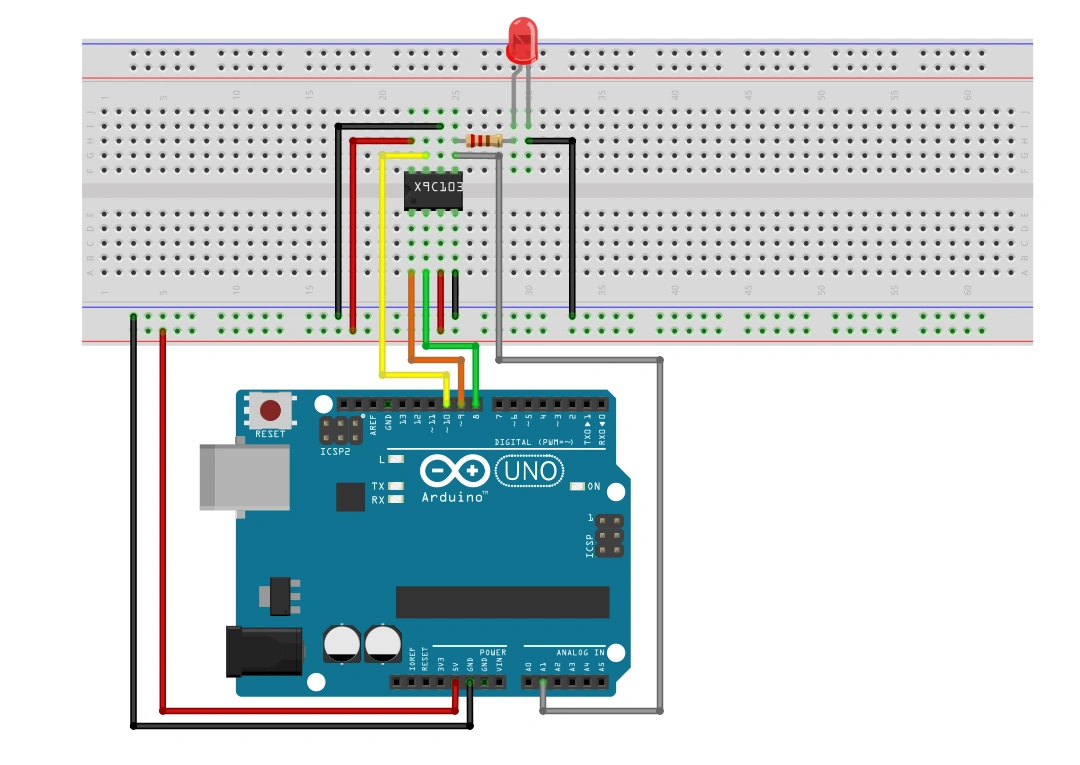

Forbind det sådan:

#define ANALOG_REFERENCE 5.0
#define POT_VALUE 10000L
#define STEP_OHMS POT_VALUE/99
#define PULSE_TIMED 10

const int pinUD = 8;
const int pinINC = 9;
const int CS = 10;
const int pinWiper = A1;

const int tapPoints = 100;
int sampleADC = 0;
float voltage = 0;
boolean countDirection = true;

void setup() {
pinMode (CS, OUTPUT);
digitalWrite(CS,HIGH);
pinMode (pinUD, OUTPUT);
pinMode (pinINC, OUTPUT);
pinMode(pinWiper, INPUT);
digitalWrite(pinWiper, LOW);

Serial.begin(9600);
digitalWrite(CS,HIGH);

Serial.println("\n* X9C103P Basic Operation *\n");
Serial.print("Nominal Resistive Element ");
Serial.print(STEP_OHMS);
Serial.println(" Ohms");
Serial.print("Initial sample");
voltage = g_PrintADC(pinWiper);
Serial.println("\nSend any character to begin.\n");
}

void loop() {
while (Serial.available() <= 0);

for (int locTap=0; locTap<2; locTap++)
{
countDirection = ! countDirection;
digitalWrite(pinUD,countDirection);
Serial.print("Wiper Direction ");
if (countDirection) {
Serial.println("UP");
}else{
Serial.println("DOWN");
}
tapDance(tapPoints);
Serial.println("");
delay(2000);
}
Serial.println("Wiper Tap Synchronized.");
Serial.print("Re-sample");
voltage = g_PrintADC(pinWiper);
while(true);
}

void X9C103P_INC(int enable, int pulse){
digitalWrite(pulse, HIGH);
delay(PULSE_TIMED);
digitalWrite(enable,LOW);
digitalWrite(pulse, LOW);
delay(PULSE_TIMED);
digitalWrite(enable,HIGH);
}

void tapDance(int taplimits)
{
for (int tap = 0; tap < taplimits; tap++)
{
String stringOne ="0";
String stringTwo ="";
if (countDirection) {
stringOne += String(tap);
stringTwo = String(tap*STEP_OHMS);
} else {
stringOne += String(taplimits-tap-1);
stringTwo = String((taplimits-tap-1)*STEP_OHMS,DEC);
}

Serial.print("Tap = " );
Serial.print(stringOne.substring(stringOne.length()-2));
voltage = g_PrintADC(pinWiper);
Serial.print(" Tap Ohm = ");
stringTwo +=" ";
Serial.print(stringTwo.substring(0,6));
Serial.print(" Law = ");
Serial.println(float (POT_VALUE )*(voltage/ANALOG_REFERENCE),0);

X9C103P_INC(CS,pinINC);
delay(200);
}
}

float g_PrintADC(byte anaPin)
{
int sampleADC = analogRead(anaPin);
float volts = (sampleADC * ANALOG_REFERENCE)/ 1023.0;
Serial.print(" ADC = ");
Serial.print(sampleADC);
Serial.print("\tVoltage = ");
Serial.print(volts,3);
return volts;
}

Fordele:

Denne DigiPot giver stor fleksibilitet i moderne elektronikprojekter, hvor præcis digital styring er vigtig. Et Digitalt Potentiometer gør det muligt at regulere modstand uden mekanisk bevægelse, hvilket reducerer slid og forbedrer driftssikkerheden. Komponenten er samtidig nem at integrere i kredsløb med mikrocontrollere og andre digitale systemer.

Et 1K Digitalt Potentiometer tilbyder høj præcision og stabil regulering, hvilket gør det anvendeligt i både lydsystemer, måleudstyr og automatisering. Den kompakte størrelse gør installation enkel selv i små enheder. Digitalt Potentiometer teknologi bidrager desuden til længere levetid og mere ensartet ydeevne sammenlignet med traditionelle løsninger.

• Elektronisk modstandsjustering
• Ingen mekanisk slitage
• 100 præcise justeringstrin
• Gemmer seneste indstilling
• Lavt strømforbrug
• Kompakt DIP design
• Nem integration med mikrocontrollere
• Stabil signalregulering
• Velegnet til automatisering
• Lang levetid

Anvendelsesområder:

Denne DigiPot anvendes i mange typer elektronik, hvor digital modstandsregulering er nødvendig. Et Digitalt Potentiometer bruges ofte i lydudstyr, automatiske kontrolsystemer og elektroniske måleinstrumenter, hvor præcis signaljustering er vigtig. Komponenten er desuden populær i mikrocontrollerprojekter, hvor softwarebaseret styring giver større fleksibilitet.

Et 1K Digitalt Potentiometer er velegnet til både udvikling, test og færdige produkter. Mange anvender denne type Digitalt Potentiometer til kalibrering af sensorer, spændingsjustering og signalbehandling. DigiPot løsninger bruges også i industrielle systemer, hvor automatiske ændringer af modstandsværdier forbedrer præcision og effektivitet.

• Lydstyring
• Signaljustering
• Sensor kalibrering
• Mikrocontroller projekter
• Automatisering
• Elektronisk testudstyr
• Spændingsregulering
• Industrielle styringer
• Prototyping
• Embedded systemer
