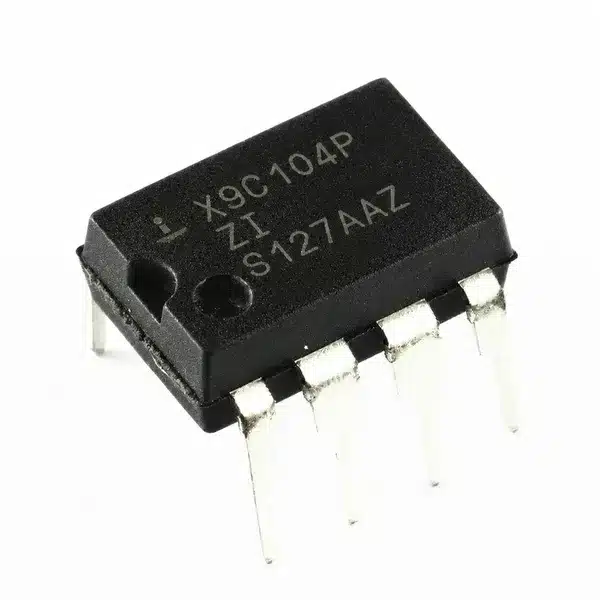

X9C104P 100K Digitalt Potentiometer IC

Specifikationer af X9C104P 100K Digitalt Potentiometer IC

X9C104P 100K Digitalt Potentiometer IC er en avanceret løsning til elektroniske kredsløb, hvor præcis digital regulering af modstand er nødvendig. Denne DigiPot komponent giver mulighed for nøjagtig styring af signalniveauer, spænding og kalibrering i moderne elektronikprojekter. Med et lineært design og 100 justeringstrin kan X9C104P anvendes i mange forskellige typer udstyr, hvor stabil og fleksibel modstandsregulering er vigtig.

Et 100K Digitalt Potentiometer som dette bruges ofte i både professionelle systemer og hobbyprojekter, fordi det giver digital kontrol uden behov for manuel justering. Denne Digitalt Potentiometer løsning er designet med ikke-flygtig hukommelse, hvilket betyder, at den gemmer den valgte position selv efter strømmen slukkes. Det gør komponenten ideel til automatiserede systemer og intelligente styringer.

Mange udviklere vælger en DigiPot løsning som denne, fordi den reducerer slid sammenlignet med traditionelle potentiometre. X9C104P giver samtidig hurtig integration i mikrocontroller-baserede kredsløb, hvor digital styring er nødvendig. Kombinationen af høj præcision, stabil ydelse og kompakt design gør dette 100K Digitalt Potentiometer særligt velegnet til moderne elektronikdesign.

Med Digitalt Potentiometer teknologi kan modstanden reguleres elektronisk via simple styresignaler. Det giver mulighed for automatiseret justering i lydudstyr, industrielle systemer, sensorkredsløb og testudstyr. Denne DigiPot model er derfor et stærkt valg til både udvikling, reparation og optimering af elektroniske løsninger.

Hvis du søger en stabil og driftssikker komponent til elektronisk regulering, er denne løsning et oplagt valg til præcisionsstyring, kalibrering og signaltilpasning i mange typer elektronik.

Tekniske detaljer for X9C104P 100K Digitalt Potentiometer IC

• Modstand: 100 kOhm
• Type: Digitalt potentiometer
• Justeringstrin: 100 taps
• Interface: U/D, INC, CS
• Forsyning: 5V
• Hukommelse: Non-volatile
• Tolerance: ±20%
• Montering: Through Hole
• Kapsling: 8-PDIP
• Temperatur: 0°C til 70°C

Denne DigiPot komponent er udviklet til stabil og præcis regulering i elektroniske kredsløb. Med 100 justeringstrin kan et 100K Digitalt Potentiometer give fin kontrol over signalstyrke og spændingsniveauer. Den indbyggede ikke-flygtige hukommelse gør, at den gemmer indstillinger selv uden strøm, hvilket gør løsningen særligt attraktiv til automatiske systemer og intelligente enheder.

Digitalt Potentiometer teknologi anvendes i stigende grad som erstatning for traditionelle variable modstande, da elektronisk styring giver bedre driftssikkerhed og længere levetid. X9C104P er velegnet til integration med mikrocontrollere og andre digitale styringssystemer, hvor hurtig regulering og stabil ydelse er vigtig.

Denne DigiPot model understøtter enkel styring via U/D, INC og CS signaler, hvilket gør den let at implementere i både prototypeudvikling og færdige produkter. Kombinationen af kompakt design, lineær regulering og høj fleksibilitet gør den ideel til mange forskellige elektronikprojekter.

Hvordan virker den?

Et Digitalt Potentiometer fungerer ved at regulere modstanden elektronisk i stedet for mekanisk. Denne DigiPot anvender interne modstandstrin, som vælges digitalt via styresignaler. Når brugeren sender signaler til komponenten, flyttes den interne wiper-position op eller ned mellem de 100 tilgængelige trin.

Et 100K Digitalt Potentiometer som denne model kan derfor justere spænding, signalniveau eller strømstyring automatisk uden manuel drejeknap. Den indbyggede hukommelse gemmer den aktuelle position, så indstillingen bevares efter genstart. Det gør komponenten særligt nyttig i automatiserede systemer og elektroniske kredsløb med præcisionskrav.

DigiPot teknologi bruges ofte sammen med mikrocontrollere, hvor software kan styre modstandsværdien direkte. Dette giver hurtig regulering, høj præcision og mere fleksibel styring i moderne elektronikdesign.

Installere Arduino IDE Software

Før du kan starte din programmering skal Arduino’s IDE software hentes. Dette program bruges til at programmere din arduino.
Download fra dette link: Download

Programmering

Inden programmeringen kan udføres skal de rigtige “Optiens” findes. Åben linket til den udviklingsboard du bruger.

Eksempel

Her vises et eksempel på hvordan man med en Arduino kan styre en LED.

Du skal bruge:

• Arduino Uno R3 Chip
• USB-A/Standard-B Datakabel 30CM
• Dupont Kabel
• Breadboard
• LED 5mm
• 150Ω modstand (LED)

Forbind det sådan:

#define ANALOG_REFERENCE 5.0
#define POT_VALUE 10000L
#define STEP_OHMS POT_VALUE/99
#define PULSE_TIMED 10

const int pinUD = 8;
const int pinINC = 9;
const int CS = 10;
const int pinWiper = A1;

const int tapPoints = 100;
int sampleADC = 0;
float voltage = 0;
boolean countDirection = true;

void setup() {
pinMode (CS, OUTPUT);
digitalWrite(CS,HIGH);
pinMode (pinUD, OUTPUT);
pinMode (pinINC, OUTPUT);
pinMode(pinWiper, INPUT);
digitalWrite(pinWiper, LOW);

Serial.begin(9600);
digitalWrite(CS,HIGH);

Serial.println("\n* X9C103P Basic Operation *\n");
Serial.print("Nominal Resistive Element ");
Serial.print(STEP_OHMS);
Serial.println(" Ohms");
Serial.print("Initial sample");
voltage = g_PrintADC(pinWiper);
Serial.println("\nSend any character to begin.\n");
}

void loop() {
while (Serial.available() <= 0);

for (int locTap=0; locTap<2; locTap++)
{
countDirection = ! countDirection;
digitalWrite(pinUD,countDirection);
Serial.print("Wiper Direction ");
if (countDirection) {
Serial.println("UP");
}else{
Serial.println("DOWN");
}
tapDance(tapPoints);
Serial.println("");
delay(2000);
}
Serial.println("Wiper Tap Synchronized.");
Serial.print("Re-sample");
voltage = g_PrintADC(pinWiper);
while(true);
}

void X9C103P_INC(int enable, int pulse){
digitalWrite(pulse, HIGH);
delay(PULSE_TIMED);
digitalWrite(enable,LOW);
digitalWrite(pulse, LOW);
delay(PULSE_TIMED);
digitalWrite(enable,HIGH);
}

void tapDance(int taplimits)
{
for (int tap = 0; tap < taplimits; tap++)
{
String stringOne ="0";
String stringTwo ="";
if (countDirection) {
stringOne += String(tap);
stringTwo = String(tap*STEP_OHMS);
} else {
stringOne += String(taplimits-tap-1);
stringTwo = String((taplimits-tap-1)*STEP_OHMS,DEC);
}

Serial.print("Tap = " );
Serial.print(stringOne.substring(stringOne.length()-2));
voltage = g_PrintADC(pinWiper);
Serial.print(" Tap Ohm = ");
stringTwo +=" ";
Serial.print(stringTwo.substring(0,6));
Serial.print(" Law = ");
Serial.println(float (POT_VALUE )*(voltage/ANALOG_REFERENCE),0);

X9C103P_INC(CS,pinINC);
delay(200);
}
}

float g_PrintADC(byte anaPin)
{
int sampleADC = analogRead(anaPin);
float volts = (sampleADC * ANALOG_REFERENCE)/ 1023.0;
Serial.print(" ADC = ");
Serial.print(sampleADC);
Serial.print("\tVoltage = ");
Serial.print(volts,3);
return volts;
}

Fordele:

Dette 100K Digitalt Potentiometer giver høj fleksibilitet og stabil drift i mange typer elektroniske projekter. Digitalt Potentiometer teknologi reducerer mekanisk slid og giver mere præcis regulering sammenlignet med traditionelle potentiometre. Derfor er DigiPot løsninger blevet populære i både industrielle systemer og avanceret elektronikudvikling.

Komponenten understøtter digital styring via simple signaler, hvilket gør integration nem i mikrocontroller-baserede kredsløb. Den ikke-flygtige hukommelse gør desuden, at indstillinger gemmes automatisk. Dette forbedrer både brugervenlighed og driftssikkerhed i applikationer med automatiseret kontrol.

• Præcis digital regulering
• Lang levetid uden mekanisk slid
• Nem integration med mikrocontroller
• Stabil signalstyring
• Kompakt konstruktion
• Hurtig respons
• Gemmer indstillinger automatisk
• Lavt strømforbrug
• Velegnet til automatisering
• Høj driftssikkerhed

Anvendelsesområder:

Digitalt Potentiometer teknologi anvendes i mange moderne elektroniske systemer, hvor præcis styring af modstand er nødvendig. Denne DigiPot komponent bruges ofte i lydudstyr, måleinstrumenter og automatiske kontrolsystemer. Med elektronisk regulering kan signalniveauer justeres hurtigt og præcist uden behov for manuel betjening.

DigiPot løsninger bruges desuden i sensorkredsløb, strømstyring og testudstyr. Den digitale kontrol gør det muligt at integrere komponenten direkte i intelligente systemer med automatiseret styring. Derfor er denne løsning velegnet til både professionelle elektronikprojekter og avancerede hobbyapplikationer.

• Lydregulering
• Signaljustering
• Automatiske styresystemer
• Kalibreringsudstyr
• Elektronikprojekter
• Sensorstyring
• Mikrocontroller projekter
• Industriel elektronik
• Måleinstrumenter
• Test og udvikling
